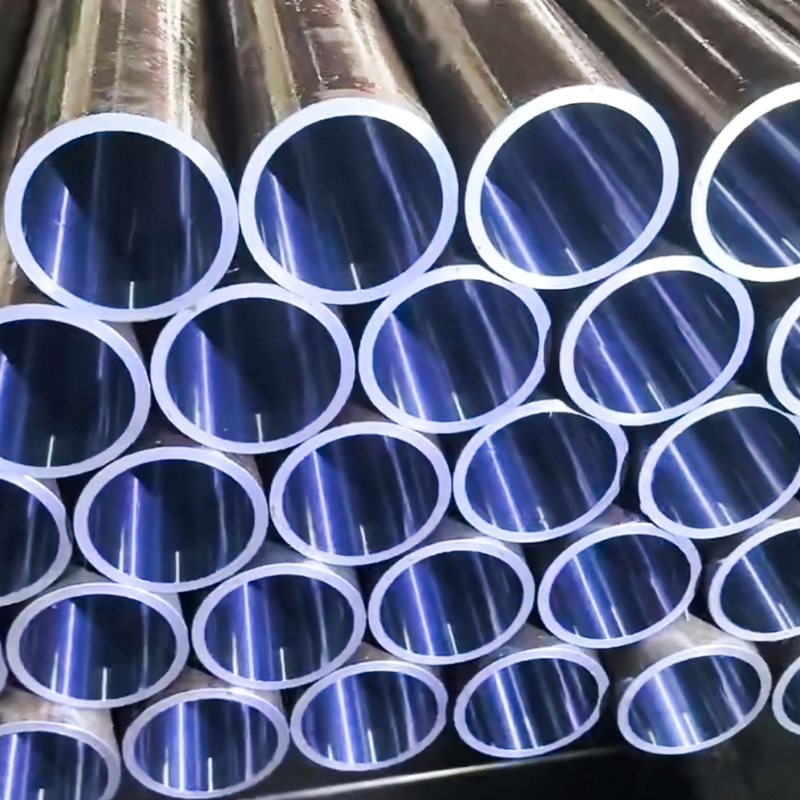

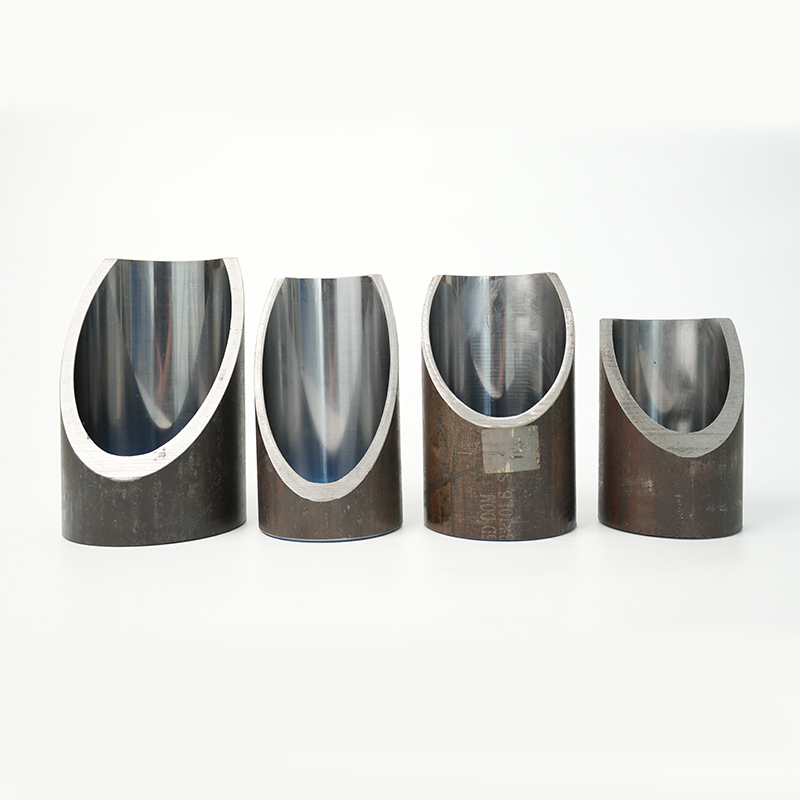

Nuestros tubos perfeccionados, desbastados y bruñidos con rodillos (SRB) se fabrican a partir de tubos de acero sin costura estirados en frío EN 10305-1 E355 y se procesan con precisión para lograr una suavidad superficial excepcional (Ra ≤ 0,4 μm) y una tolerancia ajustada (H8).Con un acabado de orificio interno similar a un espejo, estos tubos están diseñados específicamente para su uso como cilindros hidráulicos, donde la baja fricción, la larga vida útil del sello y la alta resistencia al desgaste son esenciales.
Grados típicos de acero
· EN 10305-1 E355 (norma)
· ST52.3 (equivalente a DIN)
· 20MnV6 (grado alternativo para mecanizado)
· ASTM A519 1020 / 1026 (opcional)
Tamaños comunes (OD × WT × ID)
·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Tamaños imperiales (basados en pulgadas) también disponibles bajo petición.
Especificaciones técnicas
·Estándar: EN 10305-1, tolerancia ISO H8
·Condiție: Afilado en frío o SRB
·Tolerancia al orificio: H8 (o más ajustado bajo petición)
·Rugosidad de la superficie: Ra ≤ 0,4 μm (perfeccionado) / Ra ≤ 0,2 μm (SRB)
·Rectitud: ≤ 0,3 mm/m
·Redondez: ≤ 0,03 mm
Proceso de fabricación
1. Producción de tubos sin costura estirados en frío (E355)
2. Tratamiento térmico (normalización / alivio del estrés)
3. Aburrido y áspero (si es necesario)
4. Afilado → acabado abrasivo controlado para Ra ≤ 0,4 μm
5. Skiving & Roller Burnishing (alternativa opcional) → acabado ID del espejo Ra ≤ 0,2 μm
6. Inspección final → comprobaciones de redondez, rectitud, tolerancia y rugosidad
Características y beneficios clave
·Barril cilíndrico listo para ensamblar → ahorra tiempo de mecanizado
·Acabado de orificio ultra liso → mayor vida útil del sello y del pistón
·Excelente precisión dimensional (H8) → ideal para cilindros hidráulicos
·Disponible tanto en acabados pulidos como SRB
·Reduce los costes de mantenimiento minimizando el desgaste
Aplicaciones
·Barriles cilíndricos hidráulicos (maquinaria de construcción, equipos agrícolas)
·Cilindros neumáticos
·Sistemas de elevación de alta resistencia
·Máquinas de prensa e hidráulica industrial
