EN 10305-2 Tubos de eje de transmisión soldados de precisión – E355, E235, E420, E275 (Ø60 x 3,5 mm y 50–219 mm)

EN 10305-2 Tubos de eje de transmisión soldados de precisión – E355, E235, E420, E275 (Ø60 x 3,5 mm y 50–219 mm)

Descripción general

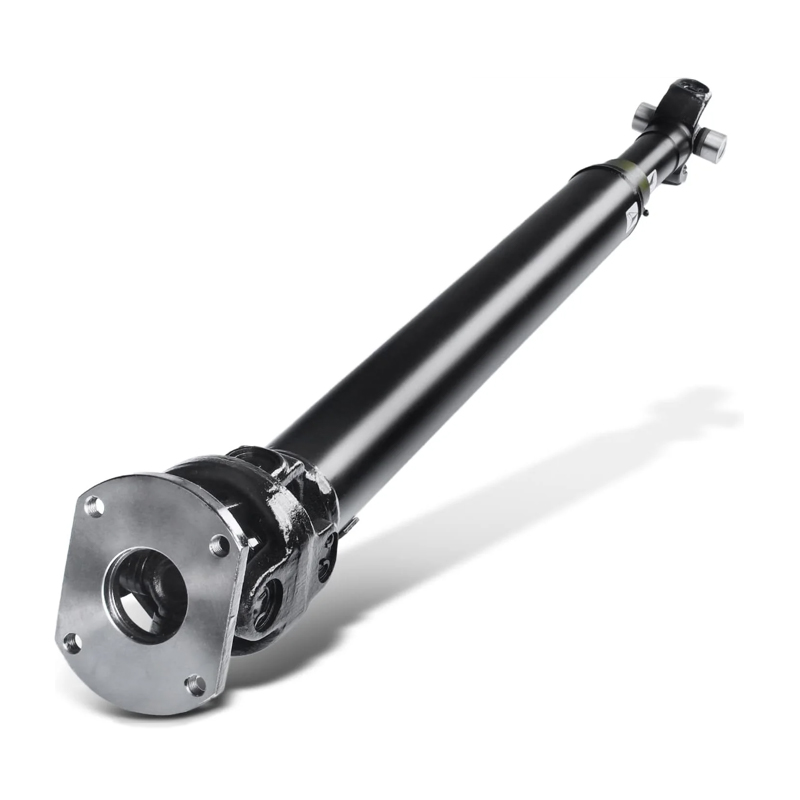

Impulse sus proyectos con nuestros tubos de eje de transmisión soldados de precisión EN 10305-2 en los grados E355, E235, E420 y E275. Disponibles en tamaños de Ø50 a 219 mm (1,969–8,622 pulgadas) de diámetro exterior (OD) y de 1 a 5 mm (0,039–0,197 pulgadas) de espesor de pared (WT), incluidos los robustos Ø60 x 3,5 mm (2,362 x 0,138 pulgadas), estos tubos soldados de alta resistencia ofrecen un rendimiento excepcional para la transmisión de potencia automotriz e industrial. Diseñados para una transferencia de par eficiente, garantizan durabilidad en los ejes de transmisión de automóviles, camiones y maquinaria pesada, con usos secundarios mínimos en cilindros y rodillos.

¿Por qué elegir nuestro tubo de eje de transmisión?

·Rendimiento de alta resistencia: Los grados E355, E235, E420 y E275 ofrecen límites elásticos de hasta 470 N/mm², ideales para tubos de ejes de transmisión de automóviles y transmisiones de potencia industriales.
·Tolerancias de precisión: Las tolerancias estrictas (p. ej., Ø60 mm/2,362 pulgadas OD ±0,15%, 3,5 mm/0,138 pulgadas WT ±10%) garantizan una integración perfecta en los conjuntos de ejes de transmisión.
·Resistencia superior a la fatiga: El proceso de soldadura estirada en frío (CDW) mejora la durabilidad y minimiza el desgaste en entornos de alto torque.
·Acabado superficial liso: Las superficies limpias y uniformes reducen la fricción, lo que aumenta el rendimiento y la longevidad del eje de transmisión.
·Tamaños estándar globales: Los tamaños comunes como Ø60 x 3,5 mm (2,362 x 0,138 pulgadas) y Ø180 x 3 mm (7,087 x 0,118 pulgadas), dentro de Ø50–219 mm, satisfacen las necesidades automotrices e industriales.
·Confiabilidad rentable: Los aceros al carbono de alta calidad ofrecen el máximo rendimiento a costos competitivos.

Proceso de fabricación

Nuestro tubo de eje de transmisión soldado con precisión EN 10305-2 está diseñado para la excelencia:

1. Soldado estirado en frío (CDW): Las tiras de acero se sueldan y estiran en frío para lograr dimensiones precisas (por ejemplo, Ø60 x 3,5 mm/2,362 x 0,138 pulgadas), lo que mejora la resistencia y la calidad de la superficie para tubos soldados con precisión.
2. Tratamiento térmico: Las condiciones de normalización (N) o estiradas en frío (C, LC) optimizan las propiedades mecánicas para la transmisión de par.
3. Acabado superficial: Las superficies lisas y limpias, a menudo engrasadas o fosfatadas, garantizan resistencia a la corrosión y facilidad de montaje.
4. Pruebas de calidad: Los controles dimensionales, los ensayos de tracción y los ensayos no destructivos (por ejemplo, corrientes parásitas) garantizan el cumplimiento de las normas EN 10305-2.
Este proceso proporciona tubos soldados de alta resistencia optimizados para aplicaciones de ejes de transmisión.

Grados de materiales

Nuestros tubos de eje de transmisión están disponibles en los grados E355, E235, E420 y E275, cada uno diseñado para transmisión de potencia:

Comparación de la composición química (porcentaje máximo a menos que se especifique)

Nota: E420 puede incluir elementos de aleación (p. ej., Nb, V, Ti) hasta un 0,12% en total.

Comparación de propiedades mecánicas (dibujado en frío, C)

Nota: Las propiedades son para condición estirada en frío (C), ideal para ejes de transmisión. Otras condiciones (p. ej., N, LC) varían en resistencia o ductilidad.

Condiciones de entrega

·Dibujado en frío (C): Máxima resistencia y precisión, ideal para tubos de eje de transmisión de automóviles (p. ej., Ø60 x 3,5 mm).
·Dibujado en frío y aliviado del estrés (LC): Formabilidad mejorada para componentes del eje impulsor que requieren procesamiento adicional.
·Normalizado ( N): Tratado térmicamente para propiedades uniformes, adecuado para ejes de transmisión estándar.
·Tal como está soldado (W): Opción rentable para ejes de transmisión menos exigentes.

Descripciones de grados

·E235: Acero bajo en carbono con excelente soldabilidad, ideal para ejes de transmisión rentables en vehículos ligeros.
·E275: Resistencia y conformabilidad equilibradas, perfectas para ejes de transmisión de servicio medio en aplicaciones automotrices.
·E355 : Mayor resistencia para ejes de transmisión exigentes en automóviles y camiones, ofreciendo una resistencia superior a la fatiga.
·E420: Acero de alta resistencia con tenacidad mejorada, ideal para ejes de transmisión de servicio pesado en maquinaria industrial.

Especificaciones

Estándar: EN 10305-2 (Tubos de acero de precisión soldados estirados en frío)

Rango de tamaño:

·Diámetro exterior (OD): Ø50–219 mm (1,969–8,622 pulgadas)
·Espesor de pared (WT): 1–5 mm (0,039–0,197 pulgadas)
·Longitud: Aleatoria (1.000–12.000 mm / 3,3–40 pies) o cortada a medida
Tamaños comunes para ejes de transmisión (OD x WT, métrico):

· Ø60 x 3,5 mm (2,362 x 0,138 pulgadas, ejes de transmisión de automóviles de servicio mediano)
· Ø76 x 3 mm (2,992 x 0,118 pulgadas, ejes de transmisión automotrices e industriales ligeros)
· Ø89 x 4 mm (3,504 x 0,157 pulgadas, ejes de transmisión de vehículos pesados)
· Ø114 x 4,5 mm (4,488 x 0,177 pulgadas, ejes de transmisión de maquinaria industrial)
· Ø168 x 5 mm (6,614 x 0,197 pulgadas, aplicaciones industriales de alto par)
· Ø180 x 3 mm (7,087 x 0,118 pulgadas, ejes de transmisión de vehículos industriales y comerciales de servicio pesado)
Tolerancias (según EN 10305-2):

·OD (≤80 mm): ±0,15%; (>80–219 mm): ±0,20%
·WT: ±10%
·Longitud: ±3 mm para longitudes cortadas
·Condiciones de entrega: estirado en frío (C), estirado en frío y aliviado del estrés (LC), normalizado (N), soldado (W)
·Condiciones de la superficie: Suave, limpia o recubierta (engrasada/fosfatada) para resistencia a la corrosión y facilidad de ensamblaje.

Aplicaciones

Nuestros tubos de precisión EN 10305-2 E355, E235, E420 y E275 (por ejemplo, Ø60 x 3,5 mm/2,362 x 0,138 pulgadas) están diseñados para:

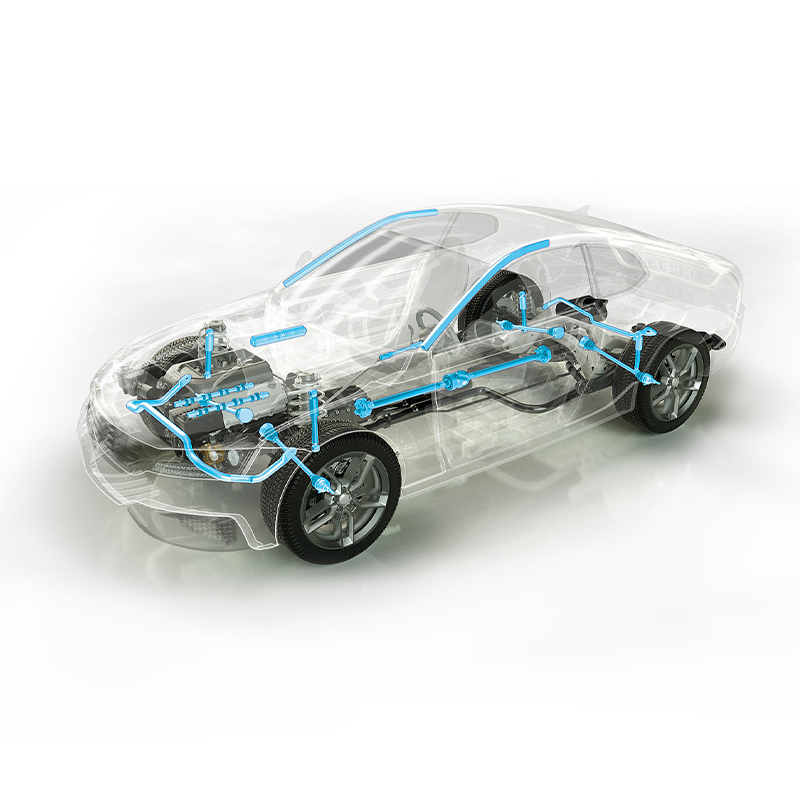

Ejes de transmisión: Tuberías de alto rendimiento para ejes de transmisión automotrices (automóviles, camiones con Ø60 x 3,5 mm, Ø89 x 4 mm) e industriales (maquinaria con Ø114 x 4,5 mm, Ø180 x 3 mm). Los grados E355 y E420 garantizan una transmisión de par robusta para tubos de precisión para fabricantes de equipos originales de automóviles; E235 y E275 se adaptan a aplicaciones más livianas.
Aplicaciones secundarias (uso limitado):

·Cilindros hidráulicos/neumáticos (E355, E420 para alta presión; E235, E275 para estándar).
·Rodillos transportadores (E235, E275 para estándar; E355 para servicio pesado).
·Componentes automotrices (E355, E420).

Garantía de calidad

Todos los tubos E355, E235, E420 y E275 cumplen con las normas EN 10305-2. Los certificados de prueba según DIN EN 10204 3.1 verifican la composición química, las propiedades mecánicas y la precisión dimensional. Las pruebas de corrientes parásitas, las pruebas de aplanamiento y las inspecciones de superficies garantizan el máximo rendimiento de los tubos de transmisión de energía industrial.

Impulsa tus proyectos hacia adelante

·Diseñado para ejes de transmisión: Tamaños comunes como Ø60 x 3,5 mm (2,362 x 0,138 pulgadas) y Ø180 x 3 mm (7,087 x 0,118 pulgadas), con condiciones de tracción en frío, optimizan el rendimiento para la transmisión de potencia.
·Cumplimiento de las normas globales: EN 10305-2 garantiza confiabilidad y calidad para los mercados mundiales.
·Suministro flexible: Tamaños estándar almacenados y opciones personalizables para sus necesidades de eje de transmisión.
·Orientación de expertos: Nuestro equipo le ayuda a seleccionar el grado y tamaño perfectos para lograr la máxima eficiencia.

Haga su pedido ahora para mejorar el rendimiento de su eje de transmisión con tubos soldados de precisión EN 10305-2. ¡Solicite una cotización en hongli-jy@126.com o visite hltube.com para explorar nuestra gama completa de tubos de precisión!
