Tubo afilado y SRB – ASTM A519 ST52 / 20MnV6 / 27SiMn, acabado de identificación de espejo para cilindros hidráulicos

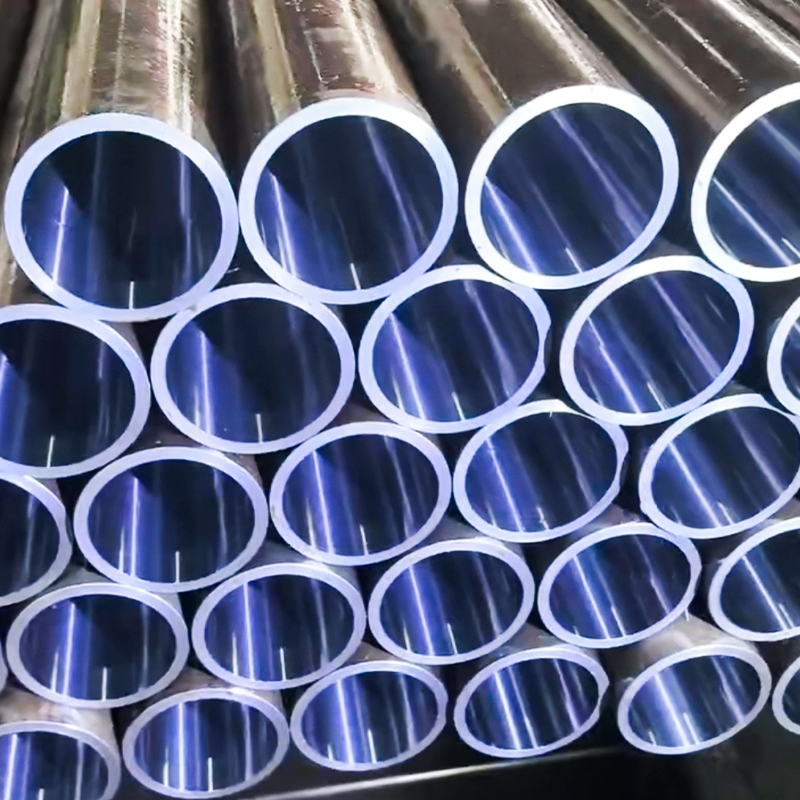

Nuestros tubos perfeccionados, desbastados y bruñidos con rodillos (SRB) – ASTM A519 son tubos de acero sin costura (CDS) estirados en frío con precisión procesados para lograr un acabado de diámetro interior similar a un espejo. Con tolerancias de hasta H8 y una rugosidad superficial tan baja como Ra 0,4 μm, estos tubos son ideales para cilindros hidráulicos que requieren baja fricción, larga vida útil y alta resistencia al desgaste.
Diseñados para los mercados norteamericanos e internacionales que siguen los estándares ASTM, estos tubos se utilizan ampliamente en sistemas hidráulicos de construcción, industriales, agrícolas y automotrices.

Grados típicos de acero

·ST52 – buena resistencia mecánica, maquinabilidad y soldabilidad
·20MnV6 – acero microaleado para alta resistencia al desgaste y tenacidad
·27SiMn – acero aleado de alta resistencia para cilindros hidráulicos de alta resistencia
·Otros grados disponibles bajo petición (ASTM A519 1020, 1026, DOM)

Tamaños comunes (OD × WT × ID)

·Ø40 mm × 5 mm (ID Ø30 mm)
·Ø63,5 mm × 6 mm (ID Ø51,5 mm)
·Ø90 mm × 8 mm (ID Ø74 mm)
·Ø100 mm × 10 mm (ID Ø80 mm)
·Ø125 mm × 12,5 mm (ID Ø100 mm)
·Ø150 mm × 15 mm (ID Ø120 mm)
Los tamaños imperiales (tubos DOM basados en pulgadas) están disponibles bajo petición.

Especificaciones técnicas

·Estándar: Tubería ASTM A519 Tipo 5 / DOM
·Condiție: Dibujado en frío sin costuras, pulido o SRB
·Tolerancia de identificación: H8 (o más ajustado bajo petición)
·Acabado superficial: Ra ≤ 0,4 μm (perfeccionado), Ra ≤ 0,2 μm (SRB)
·Rectitud: ≤ 0,3 mm/m
·Redondez: ≤ 0,03 mm

Proceso de fabricación

1. Producción de tubos sin costura ASTM A519 – perforación y laminación en caliente
2. Dibujo en frío sobre mandril (DOM) – mejora la precisión dimensional y las propiedades mecánicas
3. Tratamiento térmico / normalización – garantiza la estabilidad de la estructura interna
4. Honing – acabado abrasivo preciso para lograr una identificación suave
5. Patinaje y bruñido con rodillos (SRB) – acabado de espejo opcional para Ra ultrabajo
6. Inspección – comprobaciones dimensionales, rectas, redondas y de acabado superficial

Características y beneficios clave

·Identificación ultrasuave para sellos y pistones de larga duración
·Alta precisión dimensional (H8) para un montaje confiable del cilindro
·Disponible tanto en acabados pulidos como SRB
·Solución rentable para cilindros hidráulicos de presión media a alta
·Compatible con estándares métricos e imperiales

Aplicaciones

· Cilindros hidráulicos en construcción, agricultura y maquinaria industrial
· Cilindros neumáticos
· Equipos de elevación de servicio pesado
· Máquinas de prensa y automatización industrial
