El equilibrio dinámico agrava aún más el problema. Un tubo con una rectitud estática aceptable aún puede presentar un desequilibrio de masa si el espesor de la pared varía circunferencialmente, un defecto común en los tubos soldados por resistencia eléctrica (ERW) de menor calidad donde la costura de soldadura crea un cambio de densidad local. Tubos de rodillos transportadores fabricados mediante estirado en frío eliminan este desequilibrio relacionado con la costura y logran una mayor uniformidad del espesor de la pared, mejorando directamente el equilibrio dinámico sin pasos de corrección adicionales.

Tolerancias de rectitud: lo que significan los números

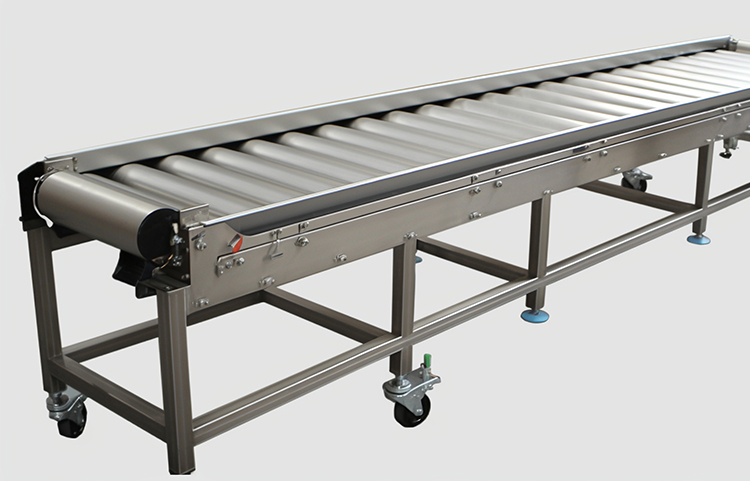

La tolerancia de rectitud para los tubos de rodillos transportadores generalmente se expresa como arco máximo por unidad de longitud, medido como el espacio entre el tubo y una superficie de referencia cuando el tubo descansa sobre dos soportes. La siguiente tabla compara las clases de tolerancia a las que comúnmente se hace referencia en las especificaciones de adquisición.

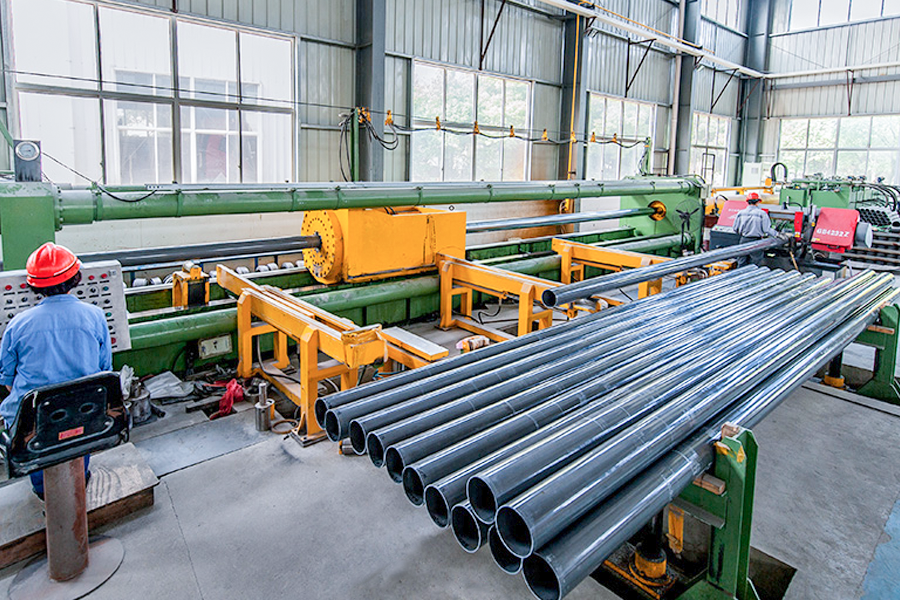

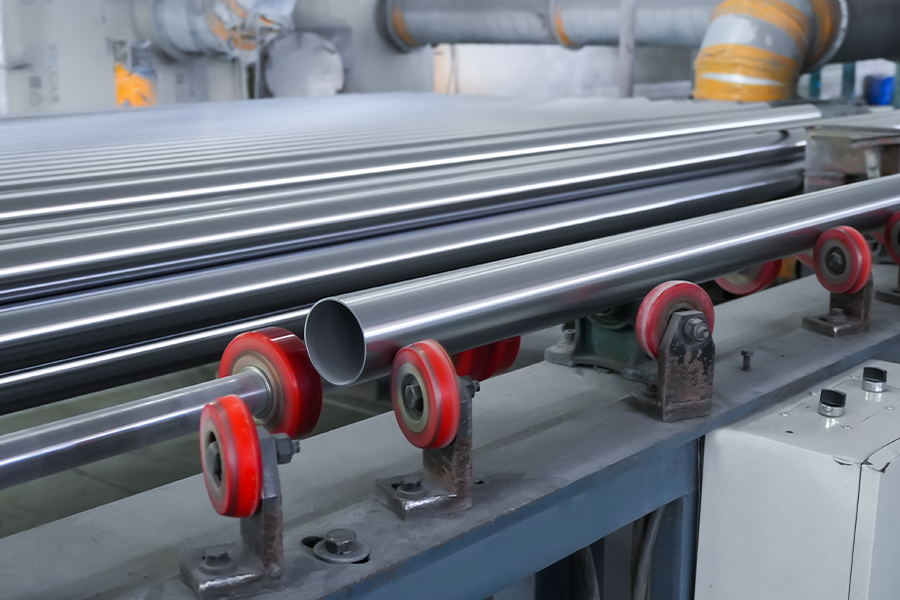

Lograr clases de tolerancia más estrictas requiere una pasada de enderezamiento dedicada después del estirado en frío, seguida de una verificación dimensional de cada tubo. El equipo enderezador rotativo automatizado, combinado con una medición de descentramiento basada en láser, es el punto de referencia de la industria para tubos destinados al ensamblaje de rodillos. Simplemente comprar según un estándar nominal sin especificar la clase de tolerancia deja indefinida la calidad real.

Resistencia al desgaste: opciones de tratamiento de superficies y materiales

La superficie exterior de un tubo de rodillo transportador se desgasta a través de dos mecanismos: contacto abrasivo desde la cara interior de la correa y carga de impacto desde los puntos de caída del material. La contribución relativa de cada uno depende de la aplicación, pero ambos se abordan mediante la combinación de la selección del material base y el tratamiento de la superficie.

Selección de material base

Los grados de acero al carbono como E235 y Grado 1010 son la opción predeterminada para los rodillos transportadores en general. Ofrecen una resistencia a la tracción en el rango de 340 a 470 MPa y responden bien a los tratamientos de endurecimiento de superficies. Para aplicaciones de alto impacto (rodillos de minería que manipulan mineral o carbón), los grados de mayor resistencia con resistencia a la tracción superior a 500 MPa brindan una mejor resistencia a las abolladuras y la fatiga superficial. Los grados de acero inoxidable, si bien son más caros, son la elección correcta para entornos de procesamiento de alimentos, farmacéuticos y químicos donde, de otro modo, la corrosión aceleraría la degradación de la superficie y contaminaría el flujo del producto.

Opciones de tratamiento de superficies

El tratamiento de la superficie extiende la vida útil al agregar una capa protectora sobre el acero base. Las tres opciones más relevantes para los tubos de rodillos transportadores son el fosfatado, el e-coating (recubrimiento electroforético) y el galvanizado con zinc. El fosfatado crea una capa de conversión microporosa que mejora la adhesión de la pintura y proporciona una protección moderada contra la corrosión, adecuada para ambientes interiores controlados. El recubrimiento electrónico deposita una capa de polímero uniforme mediante electrodeposición, lo que ofrece una mejor protección contra la corrosión que el fosfatado solo y una excelente cobertura en geometrías complejas. El galvanizado proporciona la mayor resistencia a la corrosión para aplicaciones en exteriores o con alta humedad, con una capa de zinc que protege con sacrificio el acero incluso cuando se raya.

Tubos de acero con tratamiento superficial La combinación de fosfatado, recubrimiento electrónico y protección contra aceite está disponible como soluciones listas para ensamblar para fabricantes de rodillos que requieren resistencia a la corrosión sin capacidad de recubrimiento interna.

Estirado en frío frente a REG: cómo el proceso de fabricación determina la calidad

La ruta de fabricación utilizada para producir un tubo de rodillo transportador tiene un impacto directo y duradero en todos los parámetros de calidad importantes en el servicio. Dos procesos dominan el mercado: la soldadura por resistencia eléctrica (ERW) y el estirado en frío. Comprender la diferencia estructural entre ellos explica por qué los redactores de especificaciones requieren cada vez más tubos estirados en frío para aplicaciones de rodillos de precisión.

Los tubos ERW se forman enrollando tiras de acero hasta formar un cilindro y soldando la costura longitudinal con corriente de alta frecuencia. El proceso es rápido y económico, pero introduce un cordón de soldadura con microestructura y tensión residual localmente diferentes. La variación del espesor de la pared a lo largo de la costura y fuera de ella es inherente al proceso. Para rodillos de uso general que funcionan a baja velocidad con cargas ligeras, esto es aceptable. Para los rodillos donde el descentramiento, el equilibrio dinámico y la rigidez constante de las paredes son importantes, la costura se convierte en un problema.

El estirado en frío comienza con un tubo en bruto, ya sea sin costura o soldado, y lo pasa a través de un troquel de precisión bajo alta tensión. El proceso comprime la superficie exterior y refina la estructura del grano, mejorando simultáneamente la precisión dimensional, el acabado de la superficie y la resistencia mecánica mediante el endurecimiento por trabajo en frío. Tolerancias de diámetro exterior de ±0,05 mm y tolerancias de espesor de pared de ±0,1 mm son rutinariamente alcanzables. El tubo resultante no tiene costura, ni zonas de tensión residual diferencial y una sección transversal uniforme que se comporta de manera predecible bajo las cargas dinámicas de un rodillo giratorio.

Para los fabricantes de rodillos que ensamblan tubos en ejes con alojamientos de cojinetes prensados, la consistencia dimensional del tubo estirado en frío también reduce las tasas de rechazo del ensamblaje. Un tubo que soporta ±0,05 mm en el diámetro interior permite especificar con confianza conjuntos de ejes con ajuste de interferencia, en lugar de requerir un mecanizado secundario de cada extremo del tubo.

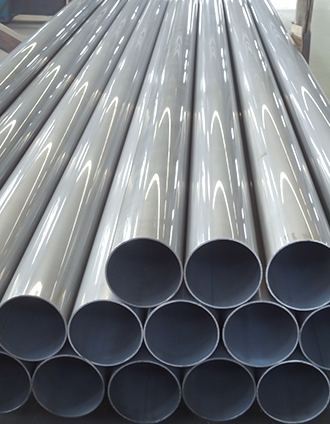

A tubo de acero soldado estirado en frío (tubo DOM) combina la economía de material de una pieza en bruto soldada con la precisión dimensional del estirado en frío, lo que lo convierte en una opción intermedia rentable para aplicaciones de rodillos de servicio mediano. Para los casos más exigentes (rodillos largos, aplicaciones de alta velocidad o instalaciones donde el acceso al mantenimiento es difícil), un tubo de acero sin costura estirado en frío elimina por completo la costura de soldadura original y ofrece la mayor uniformidad disponible.

Normas aplicables para tubos de rodillos transportadores

Las especificaciones de adquisición de tubos de rodillos transportadores deben hacer referencia a uno de los tres principales estándares internacionales, elegidos para adaptarse al mercado final y a los requisitos de la aplicación. Especificar un estándar reconocido, en lugar de confiar en la descripción nominal de un proveedor, crea una base clara y auditable para la inspección entrante y la responsabilidad del proveedor.

• EN 10305-3 es la norma europea para tubos soldados de acero de precisión para fines de ingeniería mecánica y general. Cubre tolerancias dimensionales, propiedades mecánicas y requisitos de acabado superficial, y es el estándar de referencia para la mayoría de los fabricantes de equipos originales de transportadores europeos. Los grados de materiales E235, E275 y E355 son los más comunes.
• ASTM A513 es el estándar norteamericano para tubos mecánicos de acero al carbono y aleados soldados por resistencia eléctrica. Los grados 1010 y 1020 son las selecciones estándar para tubos de rodillos transportadores generales y de servicio pesado, respectivamente. La norma especifica las propiedades de tracción y las tolerancias dimensionales aplicables en todo el rango de diámetros exteriores utilizados en la fabricación de rodillos.
• DIN 2394 (ahora armonizado en gran medida con EN 10305) sigue siendo una referencia común para aplicaciones industriales de alta resistencia en Alemania y Europa Central. Los grados ST37.2 y ST52.3 corresponden aproximadamente a E235 y E355 en el sistema EN.

Los tubos producidos según estos estándares que también se estiran en frío tienen el beneficio adicional de tolerancias dimensionales más estrictas que el acabado en caliente o la línea de base ERW sobre la que se redactó originalmente el estándar. Al realizar el pedido, vale la pena solicitar el método de fabricación (estirado en frío frente a ERW) junto con la cita estándar y especificar la clase de tolerancia de rectitud especial donde la desviación es crítica.

Cómo especificar el tubo del rodillo transportador para evitar fallas

Traducir los principios técnicos anteriores en una especificación de compra requiere abordar cinco parámetros explícitamente. Dejar cualquiera de ellos abierto a la interpretación del proveedor introduce una variabilidad que normalmente se resuelve en contra de los intereses del comprador.

1. OD y espesor de pared con clase de tolerancia : Indique las dimensiones nominales y la banda de tolerancia requerida. Para rodillos de precisión, especifique ±0,05 mm en diámetro exterior y ±0,1 mm en espesor de pared como requisito mínimo.
2. Rectitud tolerance : Especifique el arco máximo por cada 1.000 mm de longitud del tubo. Para velocidades de cinta superiores a 1,5 m/s, el punto de partida recomendado es un límite de ≤ 0,5 mm/1.000 mm.
3. Método de fabricación : Indique explícitamente estirado en frío (sin costura o DOM) si la aplicación requiere un espesor de pared uniforme y ninguna variación de la tensión de la costura longitudinal.
4. Calidad del material y propiedades mecánicas. : Consulte la norma aplicable (EN 10305-3, ASTM A513 o DIN 2394) y especifique el grado del material por nombre. Solicite un certificado de prueba de fábrica (MTC) que confirme la resistencia a la tracción, el límite elástico y el alargamiento para cada lote de producción.
5. Tratamiento superficial : Defina el sistema de recubrimiento requerido, el espesor mínimo del recubrimiento y el método de prueba para la resistencia a la corrosión (p. ej., horas de niebla salina según ISO 9227) si el rodillo funcionará en condiciones exteriores o húmedas.

Un proveedor capaz de cumplir con estas especificaciones normalmente ofrecerá el enderezamiento como paso de producción estándar, monitoreo dimensional en línea y trazabilidad del material a nivel de lote a través de números de calor documentados en el MTC. Estas capacidades, no el precio por kilogramo, son el criterio de selección correcto cuando el costo del tiempo de inactividad en la aplicación objetivo excede la diferencia de costo entre los tubos estándar y de precisión.

Para los diseñadores de sistemas transportadores que obtienen tubos en volumen, trabajar directamente con un fabricante de tubos de precisión en lugar de hacerlo a través de la distribución garantiza que los requisitos de las especificaciones se traduzcan correctamente en la etapa de producción, en lugar de interpretarse de manera vaga en relación con un artículo del catálogo. Las combinaciones personalizadas de diámetro exterior, pared y longitud, combinadas con requisitos específicos de rectitud y tratamiento de superficie, son adaptadas habitualmente por los fabricantes con líneas flexibles de acabado y estirado en frío.

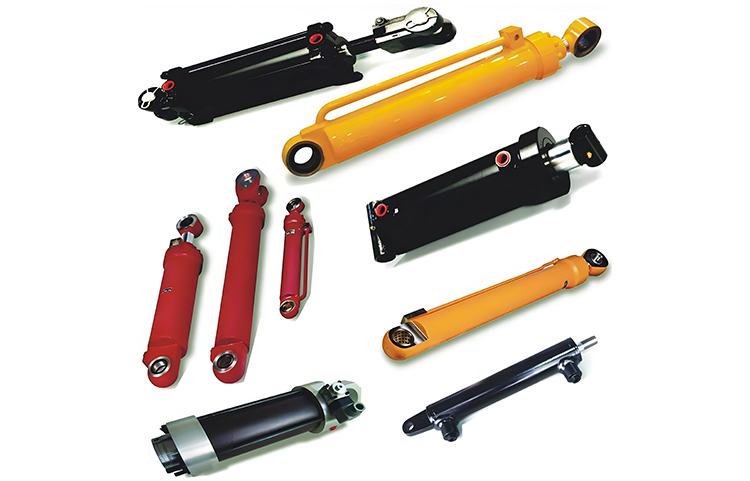

un cilindro hidráulico telescópico se extiende varias veces su longitud retraída al anidar múltiples etapas de tubo una dentro de la otra. Cuando se bombea fluido hidráulico, cada etapa se extiende en secuencia (la más grande primero, la más pequeña al final) brindando una carrera de trabajo larga y manteniendo la longitud plegada lo suficientemente compacta como para caber dentro de los espacios reducidos de la máquina. Esta combinación de alcance y compacidad hace que el diseño telescópico sea la opción predeterminada allí donde un cilindro convencional de una sola etapa simplemente no cabe.

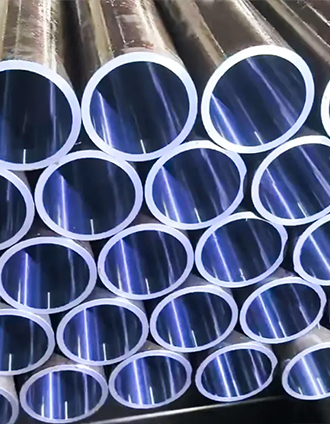

Cómo funciona un cilindro hidráulico telescópico

El cuerpo del cilindro consta de una serie de tubos huecos de acero, cada uno de ellos de diámetro ligeramente menor que el que lo rodea. El tubo más exterior es el cañón; el más interno es el émbolo de la etapa final que hace contacto con la carga. El fluido hidráulico ingresa a través de un puerto en la base y llena el espacio anular detrás de cada etapa.

La extensión sigue una secuencia predecible: la etapa con el área efectiva más grande y, por lo tanto, el requisito de presión más bajo, se mueve primero. A medida que alcanza su recorrido completo y un collar de tope lo bloquea en su lugar, la presión aumenta hasta que la siguiente etapa comienza a moverse. Retracción en un cilindro telescópico de doble efecto invierte la secuencia utilizando un segundo circuito de fluido, mientras que un modelo de simple efecto Depende de la gravedad o de una carga externa para empujar las etapas hacia adentro.

Debido a que el diámetro del orificio disminuye con cada etapa sucesiva, la fuerza de salida también disminuye a medida que avanza la extensión. Los ingenieros deben verificar que la fuerza disponible en extensión total aún exceda el requisito de carga máxima, un paso crítico que a menudo se pasa por alto durante la especificación inicial.

De simple efecto versus de doble efecto: elegir la configuración correcta

La elección entre cilindros de simple efecto y de doble efecto está determinada principalmente por el perfil de carga y la fuerza de retracción disponible.

• Cilindros de simple efecto son más simples, más ligeros y menos costosos. Se adaptan a aplicaciones en las que la gravedad retrae la carga de manera confiable; los ejemplos más comunes son carrocerías de camiones volquete, elevadores de tijera y compactadores de basura. El circuito hidráulico requiere solo una línea de presión, lo que reduce el número de mangueras y la complejidad de las válvulas.
• Cilindros de doble efecto Lleva dos puertos de fluido y puede generar fuerza controlada en ambas direcciones. Se prefieren en grúas móviles, plataformas de trabajo aéreas y cualquier aplicación en la que el movimiento de retracción deba impulsarse, medirse o mantenerse contra una carga ascendente.

un useful decision rule: if the retraction load is predictable and always acts in the same direction as gravity, single-acting is usually the more cost-effective solution. If the machine must push or pull in both directions — or if retraction speed needs hydraulic control — double-acting is the safer specification.

Especificaciones clave para evaluar

La selección de un cilindro hidráulico telescópico requiere adaptar varios parámetros interdependientes a la aplicación. La siguiente tabla resume los más críticos:

Resistencia al pandeo merece especial atención en aplicaciones de carrera larga. A medida que la etapa final se extiende, su longitud sin soporte crece mientras el espesor de su pared permanece constante. Los cálculos de pandeo de Euler deben realizarse en extensión total con factores de seguridad adecuados (normalmente de 3,5 a 4,0 para equipos móviles).

Aplicaciones comunes en todas las industrias

Los cilindros hidráulicos telescópicos aparecen allí donde se debe empaquetar una carrera de trabajo larga en una longitud retraída corta. Los siguientes sectores representan la mayor parte de la demanda global:

• Volquetes y volquetes: Los cilindros de simple efecto montados en la parte delantera o debajo de la carrocería elevan las plataformas de carga muy cargadas. Son comunes longitudes de carrera de 3 a 8 m, pero el cilindro debe retraerse completamente debajo del piso del chasis.
• Grúas móviles y plataformas elevadoras: Los cilindros de doble acción extienden y retraen secciones de la pluma bajo control de carga total, con una precisión de posición medida en milímetros.
• Vehículos de recogida de basuras: Las palas del compactador y las placas expulsoras dependen de cilindros de acción simple de alta fuerza para lograr las relaciones de compresión necesarias para cumplir con los objetivos de carga útil.
• ungricultural equipment: Los remolques de granos y los vagones de forraje utilizan cilindros telescópicos livianos para inclinar cargas sin exceder los límites de peso por eje.
• Marino y offshore: Los actuadores de la tapa de la escotilla y los cilindros de las patas estabilizadoras requieren recubrimientos de varilla de acero inoxidable o cromo resistentes a la corrosión junto con paquetes de sellado estándar.

Prácticas de mantenimiento que prolongan la vida útil

Los cilindros telescópicos requieren más mantenimiento que las unidades de una sola etapa porque cada interfaz de etapa lleva su propio limpiador, anillo guía y sello de presión. Una rutina de inspección estructurada resulta beneficiosa al reducir el tiempo de inactividad no planificado.

1. Verifique las superficies de las varillas cromadas en cada intervalo de servicio. Las picaduras, rayaduras o corrosión en el diámetro exterior de la varilla aceleran el desgaste del sello y provocan fugas externas en unos pocos cientos de horas de funcionamiento.
2. Monitorear la limpieza del fluido hidráulico. La contaminación por partículas por encima de la clase de limpieza 18/16/13 de ISO 4406 es una de las principales causas de falla prematura del sello en cilindros telescópicos. Reemplace los elementos filtrantes según lo programado y tome muestras de fluido trimestralmente en aplicaciones de alto rendimiento.
3. Inspeccionar los collares de tope y los anillos elásticos. por deformación o desgaste. Un collar dañado permite que una etapa se extienda demasiado, lo que genera cargas de flexión en la siguiente etapa y provoca fallas catastróficas.
4. Lubricar los cojinetes guía según el intervalo del fabricante. Los cojinetes secos generan fuerzas laterales que aceleran el desgaste del orificio y desalinean la plataforma.
5. Reemplace los sellos como un kit completo cuando cualquier escenario muestra llanto. Reemplazar solo el sello de la etapa con fugas corre el riesgo de una falla en cascada, ya que los sellos adyacentes, ya envejecidos, fallan poco después.

Los datos de la industria sugieren que Más del 70 % de las averías prematuras de los cilindros. son atribuibles a fluido contaminado o daños externos descuidados en la varilla; ambos se pueden prevenir con disciplinas básicas de limpieza.

min un amortiguador hidráulico, el tubo de acero es el recipiente de presión principal: contiene el fluido hidráulico y guía el pistón a lo largo de su carrera. Sin un tubo fabricado con precisión, el amortiguador no puede mantener una fuerza de amortiguación constante ni una integridad de sellado a largo plazo. Todos los demás componentes (el pistón, las válvulas, los sellos) dependen de la precisión dimensional del tubo y del acabado de la superficie para funcionar correctamente.

Normalmente hay dos tubos en un diseño de amortiguador de doble tubo: el cilindro de trabajo interior (tubo de presión) y el tubo de reserva exterior. En un diseño monotubo, un único tubo de alta presión se encarga de todo. En ambos casos, las propiedades del material, las tolerancias y la calidad de la superficie del tubo de acero son fundamentales para el rendimiento.

Requisitos clave de materiales para tubos de amortiguadores

No todos los tubos de acero son intercambiables. Los tubos de amortiguadores hidráulicos deben cumplir criterios mecánicos y metalúrgicos específicos para soportar cargas de presión cíclicas, variaciones de temperatura y una larga vida útil.

Grados de acero comunes utilizados

Los grados más ampliamente especificados incluyen:

• E235 / St37 – Acero con bajo contenido de carbono adecuado para aplicaciones estándar en vehículos de pasajeros; Buena conformabilidad y soldabilidad.
• E355/St52 – Mayor límite elástico (~355 Mpaga), preferido para aplicaciones de alto rendimiento o de servicio pesado donde el espesor de la pared debe permanecer delgado.
• SAE 1020 / SAE 1026 – Común en las especificaciones norteamericanas; SAE 1026 es particularmente preferido para tubos sin costura estirados en frío (CDS) debido a su consistencia.
• Aleaciones de cromo-molibdeno (p. ej., 4130) – Se utiliza en amortiguadores de deportes de motor y aeroespaciales donde la relación resistencia-peso es primordial.

Propiedades mecánicas críticas

Tubos sin costura versus tubos soldados: ¿cuál es el correcto?

Esta es una de las decisiones más prácticas a la hora de adquirir tubos para amortiguadores. La elección afecta el costo, la presión nominal y la confiabilidad.

Tubos estirados en frío sin costura

Los tubos sin costura se extruyen o perforan a partir de un tocho sólido y luego se estiran en frío hasta alcanzar las dimensiones finales. No tienen costura de soldadura, lo que los convierte en la opción preferida para aplicaciones de alta presión o ciclos altos. Un amortiguador hidráulico típico puede experimentar 100 millones o más de ciclos de compresión a lo largo de su vida útil; cualquier debilidad en la zona de soldadura se convierte en un punto de inicio de fatiga. El estirado en frío también endurece el acero, mejorando simultáneamente el acabado de la superficie y la consistencia dimensional.

El orificio interior de un tubo sin costura estirado en frío (CDS) generalmente se pule para lograr valores de rugosidad superficial de Ra 0,2–0,4 µm , que es necesario para el funcionamiento adecuado del sello.

Tubos soldados por resistencia eléctrica (REG)

Los tubos ERW se forman a partir de tiras de acero, se laminan y se sueldan por resistencia a lo largo de una costura longitudinal. Son significativamente menos costosos que los tubos sin costura y se usan ampliamente para tubo de reserva exterior en diseños de doble tubo, donde la exposición a la presión es menor. Para cilindros de trabajo internos o diseños monotubo, generalmente no se recomienda ERW a menos que se pruebe rigurosamente su rendimiento ante la fatiga.

Tolerancias dimensionales y estándares de acabado superficial

La precisión dimensional en los tubos de los amortiguadores no es negociable. El diámetro interno (ID) controla directamente el ajuste del sello y la holgura del pistón. Una tolerancia de diámetro interior inferior a ±0,05 mm es estándar para cilindros interiores de calidad. y algunos diseños de alto rendimiento requieren ±0,02 mm. La falta de redondez normalmente debe permanecer por debajo de 0,03 mm.

Bruñido: el paso final de acabado

Después del estirado en frío, los tubos interiores se pulen utilizando piedras abrasivas para lograr el acabado requerido del orificio. Una superficie pulida con un patrón rayado (normalmente en un ángulo de 30 a 45°) cumple dos funciones:

• Retiene una película de aceite microscópica, lo que reduce el desgaste del sello y mantiene la lubricación.
• Proporciona una textura de superficie consistente que extiende significativamente la vida útil del sello; las pruebas muestran que los orificios pulidos pueden extender la vida útil del sello entre un 40 y un 60 % en comparación con las superficies no pulidas en condiciones de ciclo idénticas.

Consideraciones sobre el espesor de la pared

El espesor de la pared está determinado por los requisitos de presión, el diámetro del tubo y las restricciones de peso. Una fórmula común utilizada durante el dimensionamiento preliminar se basa en la ecuación de Barlow:

t = (P × sobredosis) / (2 × S × E)

donde t = espesor de pared, P = presión de diseño, OD = diámetro exterior, S = tensión permitida, y E = factor de eficiencia de soldadura (1,0 para sin costura). Para un tubo de 40 mm de diámetro exterior a 200 bar usando acero E355 (esfuerzo permitido ~177 MPa), el espesor mínimo de pared se calcula en aproximadamente 2,3 milímetros . En la práctica, se utiliza un mínimo de 2,5 a 3,0 mm para tener en cuenta la fatiga y la variación de fabricación.

Protección contra la corrosión y tratamientos superficiales

Los tubos de acero de los amortiguadores se enfrentan a la exposición a la humedad, la sal de la carretera y los ciclos de temperatura durante toda su vida útil. La corrosión que penetra la superficie del orificio dañará los sellos y comprometerá la contención del fluido. Se utilizan varios métodos de tratamiento de superficies según la aplicación:

• Recubrimiento de fosfato (fosfato de zinc o manganeso) – Se aplica a la superficie exterior antes de pintar o recubrimiento en polvo. Proporciona una base para capas finales resistentes a la corrosión y se usa ampliamente en tubos de reserva exteriores.
• Cromado duro (agujero interior) – Ofrece una excelente dureza (900–1000 HV) y resistencia a la corrosión, aunque las preocupaciones ambientales en torno al cromo hexavalente han impulsado la adopción de alternativas.
• Niquelado no electrolítico – Espesor de recubrimiento uniforme incluso en geometrías complejas; Dureza de ~500 HV, adecuada para cilindros internos de servicio moderado.
• Nitrocarburación (nitrocarburación ferrítica / proceso QPQ) – Crea una capa de compuesto duro (~900 HV) con excelente resistencia a la corrosión, reemplazando cada vez más al cromo duro en aplicaciones OEM de automóviles debido a su menor impacto ambiental.
• Recubrimientos DLC (carbono tipo diamante) – Utilizado en aplicaciones de alto rendimiento y deportes de motor; Coeficiente de fricción muy bajo (0,05-0,15) y dureza extrema, pero significativamente más caro.

Para cámaras de aire expuestas a las condiciones de la carretera, una resistencia mínima a la niebla salina de 480 horas (según ISO 9227) es un requisito común de los OEM . Las aplicaciones de alta gama tienen como objetivo 1000 horas.

Estándares y especificaciones de la industria de referencia

Los equipos de adquisiciones y calidad deben alinear las especificaciones de los tubos con los estándares internacionales establecidos. Los más relevantes incluyen:

• EN 10305-1 – Tubos de acero sin costura estirados en frío para aplicaciones de precisión; el principal estándar europeo para cámaras de aire de amortiguadores.
• EN 10305-2 – Tubos de acero soldados y estirados en frío para aplicaciones de precisión; relevante para los tubos de reserva exteriores.
• ASTM A519 – Norma americana para tubos mecánicos sin costura de acero al carbono y aleados; Ampliamente utilizado para tubos SAE 1026 CDS.
• DIN 2391 – La antigua norma alemana todavía se menciona en muchos dibujos OEM; especifica tolerancias para tubos de acero de precisión.
• ISO 3304/ISO 3305 – Normas internacionales para tubos de precisión soldados y sin costura, utilizadas en especificaciones armonizadas a nivel mundial.

Cuando adquiera tubos, solicite siempre un Informe de prueba del material (MTR / certificado de fábrica) según EN 10204 3.1 o 3.2 , que certifica la composición química, los resultados de las pruebas mecánicas y la inspección dimensional por parte del fabricante o un tercero independiente.

Seleccionar el tubo correcto: una lista de verificación práctica

Al especificar o adquirir tubos de acero para amortiguadores hidráulicos, analice sistemáticamente los siguientes parámetros:

1. Definir el tipo de aplicación — vehículos de pasajeros, vehículos comerciales, maquinaria industrial o deportes de motor. Cada uno tiene diferentes perfiles de presión, ciclo y temperatura.
2. Determinar la función del tubo. — cilindro de trabajo interior o tubo de reserva exterior. Esto impulsa la decisión perfecta frente a los REG.
3. Establecer requisitos de presión — los cilindros internos típicos de un automóvil funcionan a entre 100 y 250 bar; Las aplicaciones de alta resistencia o de competición pueden alcanzar los 350 bar o más.
4. Especificar tolerancias dimensionales — Tolerancia de DI, tolerancia de DE, variación del espesor de la pared, rectitud y falta de redondez.
5. Especificar acabado superficial — valor Ra del orificio, ángulo de rayado y cualquier requisito de recubrimiento para el orificio y la superficie exterior.
6. Seleccione el grado de acero — E235 para servicio estándar, E355 para rendimiento superior; Grados de aleación para deportes de motor.
7. Confirmar protección contra la corrosión — tipo de recubrimiento y horas mínimas de niebla salina según el entorno de aplicación.
8. Requerir documentación — Certificados EN 10204 3,1 o 3,2 mill como mínimo; inspección de terceros para aplicaciones críticas.

Modos de falla comunes y cómo los previene la calidad de los tubos

Comprender cómo fallan los tubos en servicio ayuda a reforzar por qué los detalles de las especificaciones son importantes.

• Fuga prematura del sello – Causado por un acabado deficiente del orificio (alto Ra), orificio deforme o picaduras por corrosión en la superficie. Se evita puliendo a Ra ≤ 0,4 µm y aplicando la protección adecuada del orificio.
• Agrietamiento por fatiga – Iniciado en costuras de soldadura, defectos superficiales o concentraciones de tensión debido a la formación de radios estrechos. Los tubos sin costura estirados en frío y el tratamiento térmico verificado reducen significativamente este riesgo.
• Puntuación de pistón – Resulta de una inconsistencia en el diámetro del orificio o de partículas duras incrustadas en la superficie. Las estrictas tolerancias de DI y las operaciones de bruñido limpio lo evitan.
• Corrosión externa que conduce a fallas estructurales. – Particularmente relevante en vehículos operados en condiciones invernales de sal en la carretera. Un tratamiento superficial adecuado y la selección de un recubrimiento resistente a la corrosión abordan directamente este modo de falla.
• Deslizamiento dimensional bajo presión sostenida – Un riesgo en espesores de pared no especificados o calidad de acero incorrecta. La selección adecuada del material y el cálculo del espesor de la pared eliminan esto.

El material del tubo de un cilindro neumático Determina directamente su clasificación de presión, resistencia a la corrosión, peso y vida útil. Para la mayoría de las aplicaciones industriales, el acero al carbono ofrece el mejor equilibrio entre resistencia y costo; el acero inoxidable es la opción preferida para entornos corrosivos o aptos para uso alimentario; y la aleación de aluminio sobresale cuyo la reducción de peso es una prioridad. Comprender las diferencias de rendimiento entre estos tres materiales ayuda a los ingenieros y compradores a evitar costosas discrepancias entre las especificaciones del cilindro y la demya de la aplicación.

Cada material aporta un conjunto distinto de propiedades mecánicas, limitaciones de compatibilidad e implicaciones de costos. Las secciones siguientes desglosan lo que necesita saber sobre cada opción y cómo decidir entre ellas.

Tubos de acero al carbono: alta resistencia, bajo costo, máxima versatilidad

El acero al carbono sigue siendo el material de tubo más utilizado en cilindros neumáticos en la fabricación pesada, el ensamblaje de automóviles y la maquinaria industrial en general. Su popularidad se reduce a una sencilla combinación de resistencia mecánica y asequibilidad.

Rendimiento mecánico

Los tubos de acero al carbono sin costura estirados en frío suelen alcanzar una resistencia a la tracción de 400–600 MPa , haciéndolos capaces de manejar presiones operativas de hasta 1,6 MPa (16 barras) en diseños de cilindros neumáticos estándar, e incluso mayores en configuraciones reforzadas. El límite elástico del material se mantiene bien bajo cargas cíclicas, lo cual es esencial para los cilindros que realizan millones de carreras durante su vida útil.

El espesor de la pared de los tubos de acero al carbono suele oscilar entre 1,5 mm a 5 mm dependiendo del tamaño del orificio y la clase de presión, lo que brinda a los diseñadores espacio para ajustar el equilibrio entre peso e integridad estructural.

Requisitos de tratamiento de superficies

La principal limitación del acero al carbono es su susceptibilidad a la oxidación. Sin tratamiento de superficie, la humedad en el suministro de aire comprimido o en el entorno operativo provocará corrosión tanto en el orificio como en las superficies exteriores. Las estrategias de mitigación estándar incluyen:

• Cromado duro en el orificio interior (grosor típico: 15–25 micras ) para crear una superficie deslizante lisa y resistente a la corrosión para el sello del pistón
• Revestimiento de fosfato o niquelado no electrolítico en superficies externas
• Pintura de zinc o epoxi para protección en ambientes ligeramente húmedos.

En entornos de fábrica limpios y secos con filtración de aire y lubricación adecuadas, los tubos de acero al carbono superan de manera confiable 10 millones de ciclos de carrera antes de requerir el reemplazo del sello o el retrabajo del orificio.

Ventaja de costos

El stock de tubos de acero al carbono cuesta aproximadamente Entre un 30% y un 50% menos que el acero inoxidable comparable y está ampliamente disponible a través de proveedores nacionales e internacionales. Para aplicaciones OEM de gran volumen donde se fabrican miles de cilindros anualmente, esta diferencia tiene un impacto significativo en el costo total del producto.

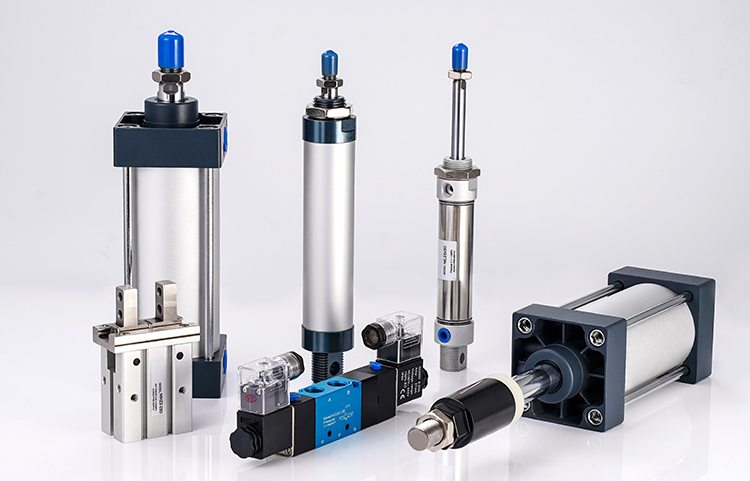

Tubos de acero inoxidable: resistencia a la corrosión sin concesiones

Los tubos de acero inoxidable para cilindros neumáticos son el material elegido siempre que el entorno operativo implique humedad, productos químicos, lavados o requisitos higiénicos. Son estándar en el procesamiento de alimentos, la fabricación de productos farmacéuticos, equipos marinos y maquinaria para exteriores.

Grados comunes y sus propiedades

Los dos grados de acero inoxidable más utilizados en los tubos de cilindros neumáticos son 304 (1,4301) and 316 (1,4401) . Sus diferencias son significativas en la práctica:

Para aplicaciones que involucran pulverización de agua salada o productos químicos de limpieza ácidos, comunes en el procesamiento de mariscos o plantas químicas, El acero inoxidable 316 es la especificación más segura . El molibdeno agregado crea una capa de óxido pasiva que resiste la corrosión por picaduras en ambientes ricos en cloruro donde el 304 eventualmente fallaría.

Acabado superficial y calidad del orificio

Los tubos cilíndricos de acero inoxidable suelen pulirse hasta obtener una rugosidad de la superficie interior de Ra 0,2–0,4 µm —equivalente a acabados de orificios de acero al carbono. En aplicaciones higiénicas, la superficie exterior suele electropulirse a Ra ≤ 0,8 µm, lo que minimiza la adhesión bacteriana y hace que la limpieza sea más eficaz.

A diferencia del acero al carbono, los tubos inoxidables generalmente no requiere revestimiento interior adicional . La resistencia inherente a la corrosión del material elimina el paso de cromado, lo que puede compensar parcialmente el mayor costo de la materia prima en los cálculos del costo total de fabricación.

Tubos de aleación de aluminio: rendimiento liviano para aplicaciones dinámicas

Los tubos de aleación de aluminio aportan un conjunto de ventajas y desventajas fundamentalmente diferentes al diseño de cilindros neumáticos. Su ventaja definitoria es el peso: la aleación de aluminio tiene una densidad de aproximadamente 2,7 g/cm³ , en comparación con 7,85 g/cm³ para acero al carbono y 8,0 g/cm³ para acero inoxidable. Eso es aproximadamente un tercio del peso del mismo volumen de material.

Donde la reducción de peso crea valor real

En robótica, herramientas de extremo de brazo, sistemas de pórtico y cualquier aplicación en la que los actuadores se muevan dinámicamente, el peso del cilindro afecta directamente el tiempo del ciclo, el consumo de energía y la carga estructural en el marco de la máquina circundante. Se puede utilizar un cilindro neumático con un tubo de aluminio. 40-60 % más ligero que una versión equivalente de acero al carbono, una diferencia que se agrava en los sistemas de varios cilindros.

Por ejemplo, un cilindro neumático estándar de 63 mm de diámetro y 200 mm de carrera puede pesar aproximadamente 1,8 kg en acero al carbono y solo 0,75 kg en aleación de aluminio . En un brazo robótico de seis ejes que lleva cuatro de estos cilindros, eso supone más de 4 kg de peso de carga útil ahorrado, lo que aumenta directamente la capacidad efectiva del robot o permite el uso de un modelo de robot más pequeño y menos costoso.

Aleaciones comunes y endurecimiento de superficies

Las aleaciones de aluminio más comunes utilizadas para los tubos de los cilindros son 6061-T6 and 6063-T5 , ambos ofrecen buena maquinabilidad y resistencia moderada a la corrosión debido a su capa de óxido natural. Sin embargo, el aluminio desnudo es significativamente más blando que el acero, con una dureza Brinell de aproximadamente 95 HB para 6061-T6 vs. 120–200 HB para acero al carbono .

Para solucionar este problema, los orificios de los cilindros de aluminio casi siempre están anodizados duros, creando una capa superficial con una dureza de hasta 400–500 voltios a una profundidad típica de 25–50 micras . Este tratamiento mejora drásticamente la resistencia al desgaste y la vida útil del sello, acercando la durabilidad de los orificios de aluminio a la de los orificios de acero cromado en ciclos de trabajo moderado.

Limitaciones de presión y temperatura

Los tubos cilíndricos de aleación de aluminio suelen estar clasificados para 1,0 MPa (10 barras) presión de funcionamiento: inferior a la clasificación de 1,6 MPa común para diseños equivalentes de acero al carbono o acero inoxidable. Esto generalmente es adecuado para sistemas neumáticos estándar, donde las presiones de trabajo de 0,4–0,8 MPa son típicos.

El rango de temperatura de funcionamiento para los cilindros de aluminio suele ser -20°C a 80°C , que cubre la mayoría de los entornos de fábrica. Para aplicaciones de alta temperatura, como cerca de hornos o en prensas calientes, el acero al carbono o el acero inoxidable son la opción más adecuada.

Comparación lado a lado de los tres materiales de tubos

La siguiente tabla resume las características clave de rendimiento y aplicación de los tubos de cilindros neumáticos de acero al carbono, acero inoxidable y aleación de aluminio para ayudar con la comparación directa.

Cómo seleccionar el material de tubo adecuado para su aplicación

El marco de decisión no tiene por qué ser complicado. Resuelva las siguientes preguntas en orden:

1. ¿El ambiente es corrosivo, húmedo o está sujeto a protocolos de saneamiento? En caso afirmativo, el acero inoxidable (316 para exposición a cloruros, 304 para humedad general) es la opción adecuada. Evite las comparaciones de costos con el acero al carbono: los costos de mantenimiento y reemplazo de los cilindros corroídos superarán rápidamente el sobreprecio del material.
2. ¿Es el peso un parámetro de diseño crítico? Si el cilindro está montado en una estructura móvil, un brazo robótico o cualquier sistema cargado dinámicamente donde la masa afecta el rendimiento, la aleación de aluminio debería ser la opción predeterminada, siempre que la presión de funcionamiento se mantenga dentro de su límite de 1,0 MPa.
3. ¿La aplicación se realiza en un entorno industrial seco estándar? Si ni la corrosión ni el peso son preocupaciones principales, el acero al carbono proporciona la mejor combinación de resistencia, disponibilidad y costo unitario. Asegúrese de que el suministro de aire comprimido esté filtrado y secado adecuadamente para proteger el acabado del orificio.
4. ¿Existen requisitos de temperatura extrema? Para ambientes exteriores bajo cero o aplicaciones de proximidad con altas temperaturas, revise cuidadosamente las clasificaciones de temperatura. El acero inoxidable soporta el rango térmico más amplio; el aluminio es el más restrictivo.

En los casos en los que dos materiales parecen igualmente viables, el costo total de propiedad durante la vida útil esperada del cilindro (incluidos los costos de mano de obra de mantenimiento y tiempo de inactividad) casi siempre apunta claramente a una opción sobre la otra.

Estándares de fabricación y qué verificar antes de comprar

Independientemente del material del tubo, la calidad del orificio acabado es el factor más importante en el rendimiento del cilindro. Un orificio mal pulido, independientemente del material, acelerará el desgaste del sello y provocará fallas prematuras. Al evaluar los tubos de los cilindros neumáticos, verifique lo siguiente:

• Tolerancia de redondez del agujero: Debe estar dentro del grado IT7 o mejor (para un diámetro interior de 63 mm, esto significa una tolerancia de redondez de ≤30 µm)
• Rugosidad de la superficie interior (Ra): Objetivo Ra 0,2–0,4 µm para todos los materiales para garantizar un funcionamiento adecuado del sello y una larga vida útil del mismo
• Consistencia del espesor de la pared: Verifique mediante pruebas ultrasónicas o documentación: el espesor desigual de la pared crea puntos de concentración de tensión bajo ciclos de presión.
• Certificación de materiales: Solicite informes de pruebas de fábrica (MTR) que confirmen que la composición de la aleación, el estado del tratamiento térmico y las propiedades mecánicas coinciden con las especificaciones.
• Adhesión del revestimiento (para acero al carbono): El cromado debe probarse según ISO 1456 o equivalente en cuanto a adherencia, porosidad y dureza.

Los principales fabricantes de cilindros cumplen con normas como ISO 15552 (cilindro de perfil estándar), ISO 6432 (mini cilindros) y estándares nacionales como JIS B 8370 en Japón. La especificación de cilindros según estos estándares garantiza que la geometría del tubo y las propiedades del material se encuentren dentro de los rangos probados y validados.

Conclusión final

Los tres materiales principales de los tubos de los cilindros neumáticos tienen cada uno un dominio de rendimiento claramente definido. El acero al carbono domina en entornos industriales limpios y sensibles a los costos. El acero inoxidable es la opción no negociable para entornos corrosivos, higiénicos o aptos para uso alimentario. La aleación de aluminio ofrece ahorros de peso inigualables en aplicaciones dinámicas y robóticas. donde la masa es una restricción de diseño.

Seleccionar el material incorrecto no sólo crea un problema de mantenimiento: puede comprometer la seguridad, reducir el tiempo de actividad de la máquina y generar costos de garantía que exceden con creces lo que habría costado inicialmente una selección adecuada del material. Utilice el entorno operativo, la presión nominal, el presupuesto de peso y el costo total de propiedad como sus principales criterios de selección, y verifique las especificaciones de calidad del orificio antes de comprometerse con un proveedor.
