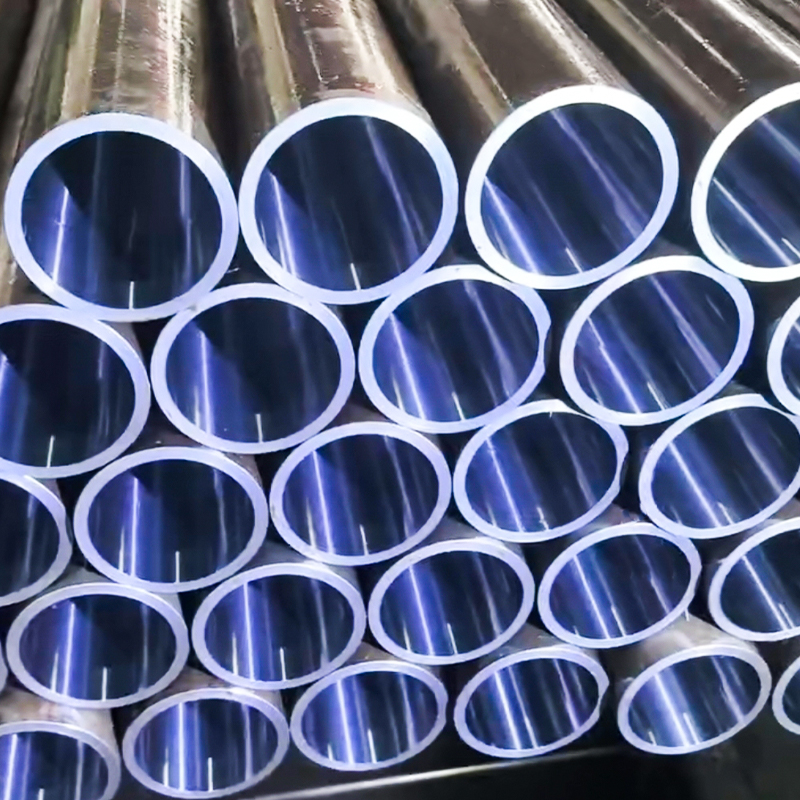

Tubo afilado y SRB – ASTM A513 ST52 / SAE 1026, soldado (CDW), acabado de identificación de espejo para cilindros hidráulicos

Nuestros tubos soldados y SRB estirados en frío (CDW) ASTM A513 son de precisión-

Estos tubos combinan la rentabilidad de los tubos soldados con un acabado de alta precisión, proporcionando:

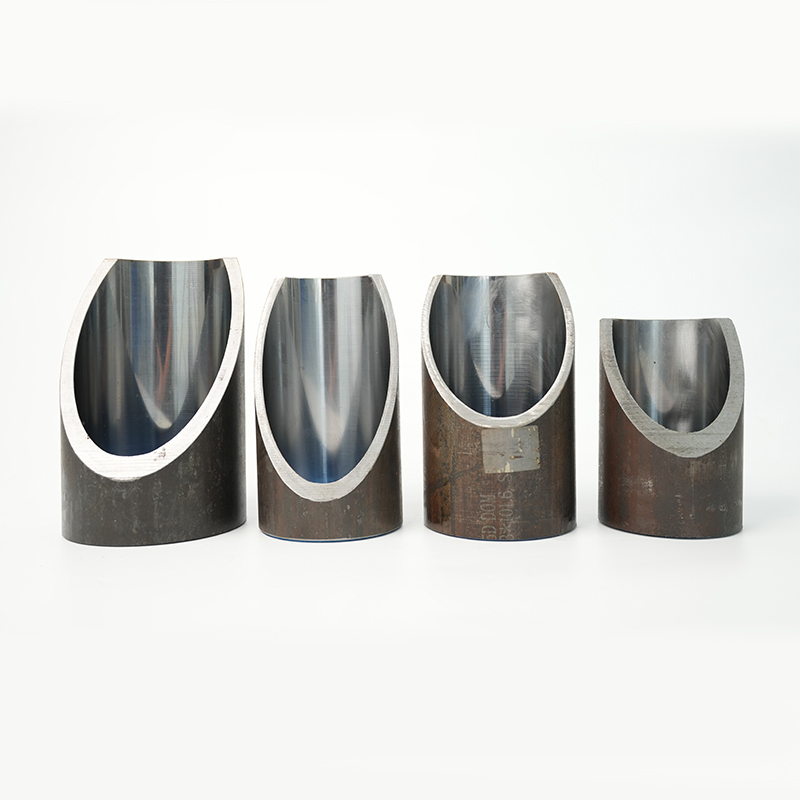

·Agujero interno en forma de espejo (Ra ≤ 0,4 μm para pulido, Ra ≤ 0,2 μm para SRB)
·Tolerancias dimensionales estrictas (H8)
·Excelente rectitud para un desplazamiento fiable del pistón

Ideal para cilindros hidráulicos de media presión, maquinaria industrial, automoción y aplicaciones agrícolas donde se requiere un acabado de orificio de alta calidad pero no son necesarios tubos sin costura.

Grados típicos de acero

·ST52 (equivalente DOM ASTM A513 Tipo 5)
·SAE 1026 (tubería DOM de acero al carbono)
·Opcional: 1020 o 1025 dependiendo de los requisitos mecánicos

Tamaños comunes (OD × WT × ID)

·Ø40 mm × 5 mm
·Ø50 mm × 6 mm
·Ø63,5 mm × 6,35 mm
·Ø76 mm × 7 mm
·Ø90 mm × 8 mm
·Ø100 mm × 10 mm

Tamaños métricos e imperiales personalizados disponibles bajo petición.

Especificaciones técnicas

·Estándar: ASTM A513, Tubo DOM tipo 5, soldado (CDW)
·Condiție: Afilado en frío / SRB
·Tolerancia de identificación: H8 (o más ajustado bajo petición)
·Acabado superficial: Ra ≤ 0,4 μm (perfeccionado) / Ra ≤ 0,2 μm (SRB)
·Rectitud: ≤ 0,3 mm/m
·Redondez: ≤ 0,03 mm

Proceso de fabricación

1. Producción de tubos soldados – REG a partir de tiras de acero de alta calidad
2. Dibujo en frío sobre mandril (DOM) – mejora la precisión dimensional y las propiedades mecánicas
3. Tratamiento térmico / normalización – mejora la integridad de la soldadura
4. Honing – acabado abrasivo preciso para Ra ≤ 0,4 μm
5. Patinaje y bruñido con rodillos (SRB) – acabado ID de espejo opcional Ra ≤ 0,2 μm
6. Inspección – comprobaciones dimensionales, de rectitud, redondez y rugosidad superficial

Características y beneficios clave

·Alternativa rentable a los tubos sin costura para cilindros de media presión
·Tolerancias H8 de alta precisión para un montaje fiable
·Acabado de orificio tipo espejo para mayor vida útil del sello y del pistón
·Disponible en acabados bruñidos o SRB
·Se suministran tamaños métricos e imperiales

Aplicaciones

·Cilindros hidráulicos para maquinaria agrícola y de construcción
·Barriles de cilindros neumáticos
·Equipos de manipulación y elevación de materiales
·Prensas hidráulicas industriales
·Sistemas hidráulicos para automóviles y maquinaria móvil
