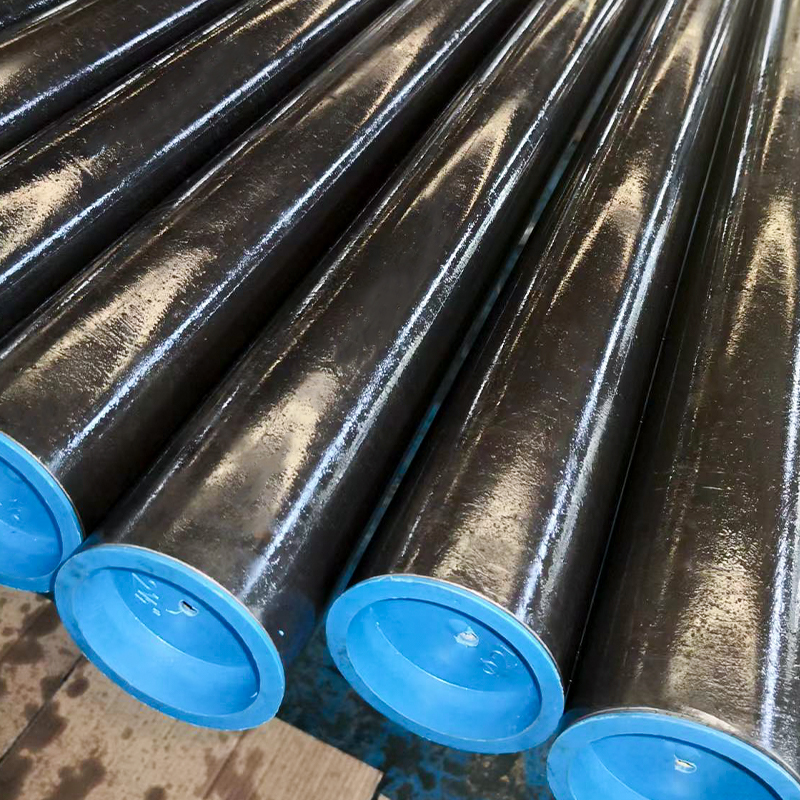

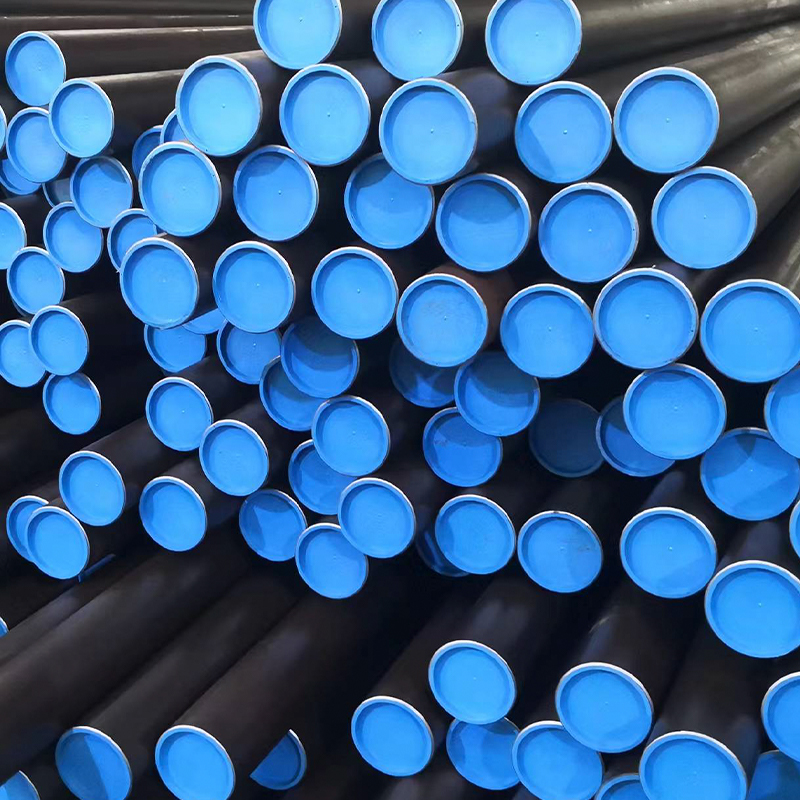

Tubo de cilindro hidráulico – Tubo de acero soldado estirado en frío, ASTM A513 ST52, Ø[OD] x [WT]mm

Nuestros tubos cilíndricos hidráulicos – ASTM A513 ST52 soldados estirados en frío (CDW) están diseñados para ofrecer un equilibrio de alta precisión, confiabilidad y rentabilidad. Fabricados mediante soldadura por resistencia eléctrica (ERW) y posteriormente estirados en frío sobre mandril (DOM), estos tubos logran una excelente precisión dimensional, superficies internas lisas y una rectitud superior.
Desarrollados específicamente para procesos de bruñido o raspado y bruñido con rodillos (SRB), estos tubos proporcionan un acabado de orificio ideal para aplicaciones de cilindros hidráulicos y neumáticos en industrias como la construcción, la agricultura, la automoción y la manipulación de materiales.

Grados típicos de acero

·ASTM A513 Tipo 5 (dibujado sobre mandril, DOM)
· Equivalente ST52 / E355
·SAE 1020, SAE 1026 (grados opcionales)
·E235 (para aplicaciones de servicio ligero)

Tamaños comunes (OD × WT)

·Ø40 mm × 2,5 mm
·Ø50 mm × 3 mm
·Ø63,5 mm × 4 mm
·Ø76 mm × 5 mm
·Ø90 mm × 6 mm
·Ø100 mm × 6 mm
·Ø120 mm × 8 mm
·Ø150 mm × 10 mm

Nota: Los tamaños de tubos DOM métricos e imperiales están disponibles previa solicitud.

Especificaciones técnicas

·Estándar: ASTM A513, Tipo 5 (tubería CDW / DOM)
·Grado de acero: ST52 / SAE 1026
·Condiție: Dibujado en frío, normalizado
·Rectitud: ≤ 0,5:1000
·Tolerancias: OD y peso según la norma ASTM A513
·Acabado superficial (tal como se suministra): ID Ra ≤ 2,5 μm
·Acabado superficial (después del bruñido/SRB): ID Ra ≤ 0,4 μm

Proceso de fabricación

1. Tira de acero laminada en caliente → hendidura de precisión
2. Soldadura por resistencia eléctrica (ERW) → formación del tubo madre
3. Tratamiento térmico / normalización → elimina tensiones y mejora la integridad de la soldadura
4. Dibujo en frío sobre mandril (DOM) → garantiza una OD/ID precisa y una resistencia mejorada
5. Corte y enderezamiento → logra una excelente precisión de longitud y rectitud
6. Inspección final → comprobaciones dimensionales, pruebas de calidad de costuras de soldadura, evaluación de superficies

Características y beneficios clave

·Alternativa rentable a los tubos ASTM A519 sin costura
·Excelente rectitud y precisión dimensional
·Alta calidad de la costura de soldadura debido al proceso DOM de normalización
·Perfectamente preparado para bruñido o acabado SRB
·Se suministra en tamaños métricos e imperiales para compatibilidad global

Aplicaciones

·Cilindros hidráulicos para equipos de construcción
·Sistemas hidráulicos de maquinaria agrícola
·Automatización industrial y robótica
·Equipos de manipulación y elevación de materiales
·Cilindros neumáticos
