Descripción general
Transforme sus sistemas transportadores con nuestros tubos de rodillos transportadores de precisión EN 10305-3 en los grados E235, E195, E220, E275, E355 y aceros estándar de la industria (por ejemplo, ASTM A513 1008, 1010, 1015, 1020, 1026, AISI 304, 316, 430). Disponibles en tamaños de Ø30 a 114,3 mm (1,181–4,500 pulgadas) de diámetro exterior (OD) y de 1 a 3 mm (0,039–0,118 pulgadas) de espesor de pared (WT), incluidos tamaños clave como Ø60,3 x 2,0 mm (2,374 x 0,079 pulgadas) y Ø48,3 x 2,0 mm (1,902 x 0,079 pulgadas), estos tubos de acero ERW ofrecen precisión y durabilidad inigualables y rentabilidad para rodillos transportadores en logística, fabricación y almacenamiento. Diseñados para un funcionamiento suave y una alta capacidad de carga, garantizan un rendimiento confiable en sistemas de manipulación de materiales, con usos secundarios mínimos en aplicaciones estructurales.
¿Por qué elegir nuestro tubo de rodillos transportadores?
·Ingeniería de precisión: Grados como E235, E355 y AISI 304 ofrecen límites elásticos a partir de 195 –355 N/mm², ideales para tuberías de manipulación de materiales de precisión.
·Tolerancias estrictas: Las dimensiones precisas (p. ej., Ø60,3 mm/2,374 pulgadas OD ±0,08 mm, 2,0 mm/0,079 pulgadas WT ±10%) garantizan un ensamblaje de rodillos sin costuras.
·Acabado superficial liso: Las superficies limpias y uniformes minimizan la fricción, lo que aumenta el rendimiento y la longevidad de los rodillos transportadores.
·Alta capacidad de carga: La construcción con REG y acero inoxidable admite aplicaciones exigentes, desde rodillos livianos hasta rodillos de alta resistencia.
·Tamaños estándar globales: Tamaños como Ø60,3 x 2,0 mm (2,374 x 0,079 pulgadas), Ø48,3 x 2,0 mm (1,902 x 0,079 pulgadas) y Ø114,3 x 3,0 mm (4,500 x 0,118 pulgadas) satisfacen las necesidades mundiales de transportadores.
·Versatilidad rentable: E235, E195 y otros grados ofrecen el máximo rendimiento a costos competitivos.
Grados de acero comunes para rodillos transportadores
Nuestros tubos de rodillos transportadores EN 10305-3 están disponibles en múltiples grados de acero, junto con otras normas, para cumplir con diversos requisitos de manipulación de materiales:
·E235 (EN 10305-3): Acero con bajo contenido de carbono (rendimiento: 235 N/mm², resistencia a la tracción: 340 –480 N/mm²) con excelente soldabilidad, ideal para rodillos de servicio medio (p. ej., Ø60,3 x 2,0 mm/2,374 x 0,079 pulgadas) en logística y fabricación.
·E195 (EN 10305-3): Acero con bajo contenido de carbono (resistencia al rendimiento: 195 N/mm², resistencia a la tracción: 320 –460 N/mm²) para rodillos livianos en manipulación de paquetes pequeños (p. ej., Ø33,7 x 1,5 mm/1,327 x 0,059 pulgadas).
·E220 (EN 10305-3): Acero con contenido ultrabajo de carbono (resistencia al rendimiento: 220 N/mm², resistencia a la tracción: 330 –470 N/mm²) para rodillos ultraligeros en aplicaciones de baja carga (p. ej., Ø42,4 x 1,5 mm/1,669 x 0,059 pulgadas).
·E275 (EN 10305-3): Resistencia moderada (rendimiento: 275 N/mm², resistencia a la tracción: 410 –550 N/mm²) para rodillos de servicio medio a pesado en transportadores industriales (p. ej., Ø76,1 x 2,0 mm/2,996 x 0,079 pulgadas).
·E355 (EN 10305-3): Acero de alta resistencia (rendimiento: 355 N/mm², resistencia a la tracción: 490 –630 N/mm²) para rodillos de servicio pesado en sistemas mineros o industriales (p. ej., Ø89,0 x 2,5 mm/3,504 x 0,098 pulgadas).
·ASTM A513 1008: Acero con contenido ultrabajo de carbono (resistencia al rendimiento: ~275 N/mm², resistencia a la tracción: ~340 N/mm²) para rodillos livianos y rentables (p. ej., Ø38,0 x 1,5 mm/1,496 x 0,059 pulgadas).
·ASTM A513 1010: Acero con bajo contenido de carbono (resistencia al rendimiento: ~310 N/mm², resistencia a la tracción: ~379 N/mm²) para rodillos de uso general en almacenamiento (p. ej., Ø50,8 x 2,1 mm/2000 x 0,083 pulgadas).
·ASTM A513 1015: Resistencia equilibrada (resistencia al rendimiento: ~345 N/mm², resistencia a la tracción: ~414 N/mm²) para rodillos de servicio medio en automoción y logística (p. ej., Ø48,3 x 2,0 mm/1,902 x 0,079 pulgadas).
·ASTM A513 1020: Mayor resistencia (rendimiento: ~379 N/mm², resistencia a la tracción: ~448 N/mm²) para rodillos de servicio medio en entornos industriales (p. ej., Ø76,2 x 3,0 mm/3000 x 0,120 pulgadas).
·ASTM A513 1026: Alta resistencia (rendimiento: ~448 N/mm², resistencia a la tracción: ~517 N/mm²) para rodillos de alta resistencia en la manipulación de materiales a granel (p. ej., Ø101,6 x 4,0 mm/4000 x 0,156 pulgadas).
·ASTM A500 Grado B/C: Acero de calidad estructural (resistencia al rendimiento: 317 –345 N/mm², resistencia a la tracción: 400 –427 N/mm²) para rodillos de gran diámetro y alta carga (por ejemplo, Ø114,3 x 4,8 mm/4500 x 0,188 pulgadas).
·AISI 304/316 (EN 1.4301/1.4401): Aceros inoxidables para ambientes higiénicos o corrosivos (p. ej., procesamiento de alimentos, plantas químicas) con rodillos como Ø50,0 x 1,5 mm (1,969 x 0,059 pulgadas).
·AISI 430 (EN 1.4016): Acero inoxidable ferrítico para una resistencia a la corrosión rentable en aplicaciones semihigiénicas (p. ej., Ø48,3 x 2,0 mm / 1,902 x 0,079 pulgadas).|
Estos grados garantizan versatilidad para aplicaciones transportadoras especializadas, pesadas y de servicio liviano, cumpliendo con los estándares globales.
Proceso de fabricación
Nuestro tubo de rodillos transportadores EN 10305-3 está diseñado para brindar precisión y durabilidad:
1. Soldadura por resistencia eléctrica (ERW): Las tiras de acero se sueldan y se dimensionan en frío para lograr dimensiones precisas (por ejemplo, Ø60,3 x 2,0 mm / 2,374 x 0,079 pulgadas), lo que garantiza tubos transportadores de acero ERW de alta calidad.
2. Formado en frío: Mejora la precisión dimensional y la calidad de la superficie para un funcionamiento suave del rodillo.
3. Tratamiento térmico: Las condiciones normalizadas (N) o recién soldadas (CR1, CR2) optimizan las propiedades mecánicas para la manipulación de materiales.
4. Acabado superficial: Las superficies lisas y limpias, a menudo engrasadas o fosfatadas, garantizan resistencia a la corrosión y facilidad de montaje.
5. Pruebas de calidad: Los controles dimensionales, los ensayos de tracción y los ensayos no destructivos (por ejemplo, corrientes parásitas) garantizan el cumplimiento de las normas EN 10305-3.
Este proceso proporciona tubos soldados de precisión optimizados para el rendimiento del rodillo transportador.
Especificaciones del material
Grado: E235 (EN 10305-3), con opciones para E195, E220, E275, E355 y otros (p. ej., ASTM A513 1008, 1010, 1015, AISI 304, 430)
Composición química (E235, % máximo a menos que se especifique):
·Carbono (C): 0,17
·Silicio (Si): 0,35
·Manganeso (Mn): 1,20
·Fósforo (P): 0,025
·Azufre (S): 0,025
·Propiedades mecánicas (E235, normalizadas, N):
·Rendimiento: 235 N/mm² (min)
·Resistencia a la tracción: 340–480 N/mm²
·Elongación: 25% (min)
Rango de tamaño:
Diámetro exterior (OD): Ø30–114,3 mm (1,181–4,500 pulgadas)
Espesor de la pared (WT): 1–3 mm (0,039–0,118 pulgadas)
Longitud: Aleatorio (1.000–12.000 mm / 3,3–40 pies) o cortado a medida
Tamaños comunes para rodillos transportadores (OD x WT, métrico):
·Ø33,7 x 1,5 mm (1,327 x 0,059 pulgadas, rodillos transportadores ultraligeros)
·Ø38,0 x 1,5 mm (1,496 x 0,059 pulgadas, rodillos transportadores ligeros)
·Ø42,4 x 1,5 mm (1,669 x 0,059 pulgadas, rodillos transportadores ligeros)
·Ø48,3 x 2,0 mm (1,902 x 0,079 pulgadas, rodillos transportadores estándar)
·Ø50,0 x 1,5 mm (1,969 x 0,059 pulgadas, rodillos transportadores estándar)
·Ø60,3 x 2,0 mm (2,374 x 0,079 pulgadas, rodillos transportadores de servicio medio)
·Ø63,5 x 2,0 mm (2500 x 0,079 pulgadas, rodillos transportadores de servicio mediano)
·Ø76,1 x 2,0 mm (2,996 x 0,079 pulgadas, rodillos transportadores industriales)
·Ø89,0 x 2,5 mm (3,504 x 0,098 pulgadas, rodillos transportadores de alta resistencia)
·Ø101,6 x 2,5 mm (4.000 x 0,098 pulgadas, manipulación de materiales de alta capacidad)
·Ø108,0 x 3,0 mm (4,252 x 0,118 pulgadas, rodillos de alta capacidad para trabajos pesados)
·Ø114,3 x 3,0 mm (4.500 x 0,118 pulgadas, rodillos de alta capacidad para trabajos pesados)
Tolerancias (según EN 10305-3):
·OD (≤80 mm): ±0,08 mm; (>80–114,3 mm): ±0,15%
·WT: ±10%
·Longitud: ±3 mm para longitudes cortadas
·Condiciones de entrega: Normalizadas (N), Soldadas (CR1, CR2)
·Condiciones de la superficie: lisa, limpia o recubierta (engrasada/fosfatada) para resistir la corrosión
Aplicaciones
Nuestros tubos de precisión EN 10305-3 E235, E195, E220, E275, E355 y otros (por ejemplo, Ø60,3 x 2,0 mm / 2,374 x 0,079 pulgadas) están diseñados para:

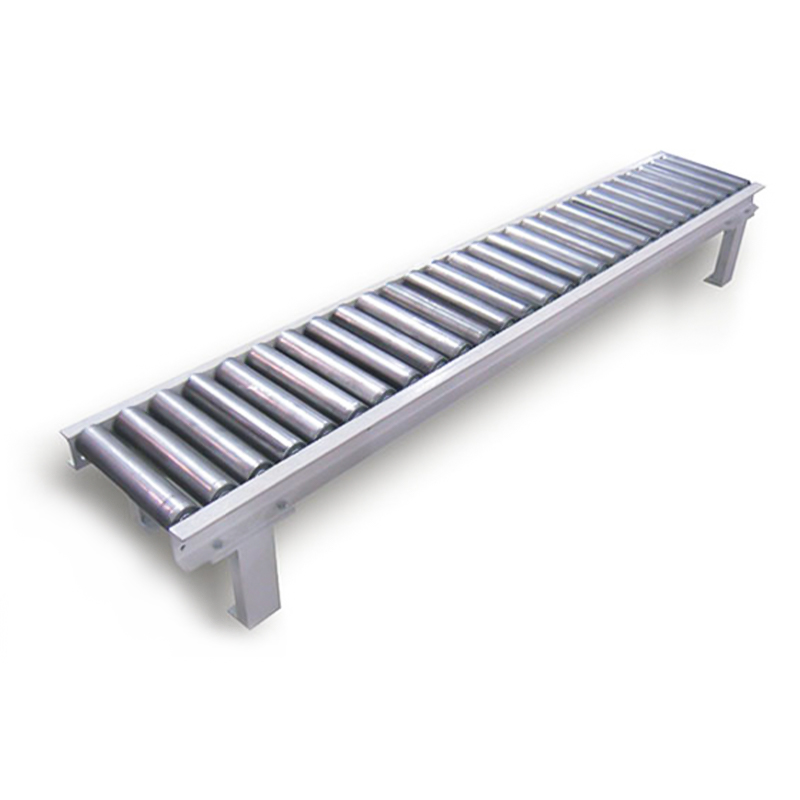

Rodillos transportadores: Tuberías de alto rendimiento para sistemas de manipulación de materiales en:
1. Logística: Almacenes, centros de distribución (E235, Ø60,3 x 2,0 mm; E195, E220, Ø33,7 x 1,5 mm para rodillos ligeros).
2. Fabricación: Líneas de montaje, producción de automóviles (E275, Ø48,3 x 2,0 mm; E355, Ø89,0 x 2,5 mm para rodillos de alta resistencia).
3. Industrial: Minería, manipulación de materiales a granel (E355, ASTM A500 Grado B/C, Ø114,3 x 3,0 mm para rodillos de alta capacidad).
4. Ambientes higiénicos: Procesamiento de alimentos, productos farmacéuticos (AISI 304/316/430, Ø50,0 x 1,5 mm o Ø48,3 x 2,0 mm para resistencia a la corrosión).
5. Aplicaciones secundarias (uso limitado):
·Componentes estructurales (por ejemplo, marcos livianos con E235, ASTM A500).
·Tubos para muebles (p. ej., estanterías, estanterías con E195, E220, AISI 430).
Garantía de calidad
Todos los tubos E235, E195, E220, E275, E355 y otros cumplen con la norma EN 10305-3 o las normas pertinentes (por ejemplo, ASTM A513, A500). Los certificados de prueba según DIN EN 10204 3.1 verifican la composición química, las propiedades mecánicas y la precisión dimensional. Las pruebas de corrientes parásitas, las pruebas de aplanamiento y las inspecciones de superficies garantizan el máximo rendimiento para los tubos de manipulación de materiales.
Libere la eficiencia de su transportador
·Optimizado para rodillos: Tamaños como Ø60,3 x 2,0 mm (2,374 x 0,079 pulgadas), Ø48,3 x 2,0 mm y Ø114,3 x 3,0 mm, con grados E235 a AISI 430, garantizan precisión y durabilidad.
·Cumplimiento de las normas globales: Las opciones EN 10305-3, ASTM A513 y acero inoxidable satisfacen las necesidades del mercado mundial.
·Suministro flexible: Tamaños estándar almacenados y longitudes personalizables para sus necesidades de transportador.
·Orientación de expertos: Nuestro equipo le ayuda a seleccionar el grado y tamaño ideales para lograr la máxima eficiencia.
