Descripción general
Impulse sus operaciones de perforación geotécnica con nuestra tubería de perforación geotécnica ASTM A519 Grado 4130. Disponibles en tamaños de Ø60,3 a 114,3 mm (2,375–4,5 pulgadas) de diámetro exterior (OD) y de 4 a 12,7 mm (0,157–0,5 pulgadas) de espesor de pared (WT), incluido el estándar de la industria Ø89 mm x 6 mm (3,504 pulgadas x 0,236 pulgadas), estos tubos de acero sin costura o soldados brindan una resistencia, durabilidad y precisión excepcionales para el muestreo de suelos en condiciones ambientales Aplicaciones geotécnicas y de pozos de agua subterránea. Diseñados para perforación por percusión y rotativa, garantizan un rendimiento confiable en condiciones de suelo desafiantes, con usos secundarios mínimos en aplicaciones estructurales.
¿Por qué elegir nuestra tubería de perforación geotécnica?
·Recto excepcional: La rectitud es de 0,1 mm/metro, mantiene la precisión de perforación y reduce la desviación del pozo.
·Propiedades mecánicas mejoradas – Mayor límite elástico y resistencia a la fatiga en comparación con los tubos laminados en caliente.
·Tolerancia dimensional estricta : OD, espesor de pared y ajuste de rosca consistentes. (por ejemplo, Ø89 mm/3,504 en OD ±0,1 mm, 6 mm/0,236 en WT ±3%) garantizan la compatibilidad con plataformas geotécnicas.
·Superficie interior y exterior lisa – Menor fricción, eliminación más fácil de suciedad/fluidos.
·Vida útil prolongada – Resistente al desgaste, daños en las roscas y fallas por fatiga.
·Tamaños estándar globales: Tamaños como Ø89 mm x 6 mm (3,504 pulgadas x 0,236 pulgadas) y Ø76,1 mm x 6 mm (3 pulgadas x 0,236 pulgadas) satisfacen las necesidades de la industria para el muestreo de suelos.
·Rendimiento versátil: Optimizado para Geoprobe® DT45 y plataformas similares, lo que garantiza un muestreo eficiente del núcleo.
Grados comunes de acero para tuberías de perforación geotécnica
Nuestra tubería de perforación ASTM A519 Grado 4130 se complementa con otros grados para satisfacer diversas necesidades geotécnicas:
·ASTM A519 4130 (45#): Acero aleado de alta resistencia (rendimiento: ~520 N/mm², resistencia a la tracción: ~690 N/mm²) para muestreo de suelos en suelos mixtos (p. ej., Ø89 mm x 6 mm/3,504 pulgadas x 0,236 pulgadas).
·ASTM A519 4140: Mayor resistencia (resistencia al rendimiento: ~655 N/mm², resistencia a la tracción: ~862 N/mm²) para muestreos de suelo más profundos o más duros (p. ej., Ø101,6 mm x 8 mm/4 pulgadas x 0,315 pulgadas).
· ASTM A519 4340: Resistencia ultraalta (rendimiento: ~710 N/mm², resistencia a la tracción: ~930 N/mm²) para condiciones geotécnicas extremas (p. ej., Ø114,3 mm x 10 mm/4,5 pulgadas x 0,394 pulgadas).
·API 5DP E75: Grado estándar de tubería de perforación (resistencia al rendimiento: ~517 N/mm², resistencia a la tracción: ~689 N/mm²) para perforación geotécnica y de pozos de agua (p. ej., Ø76,1 mm x 6 mm/3 pulgadas x 0,236 pulgadas).
·API 5DP X95: Resistencia mejorada (resistencia al rendimiento: ~655 N/mm², resistencia a la tracción: ~724 N/mm²) para muestreos de suelo exigentes (p. ej., Ø89 mm x 6 mm/3,504 pulgadas x 0,236 pulgadas).
·API 5DP G105: Alta resistencia (rendimiento: ~724 N/mm², resistencia a la tracción: ~793 N/mm²) para perforaciones geotécnicas profundas (p. ej., Ø101,6 mm x 8 mm/4 pulgadas x 0,315 pulgadas).
·API 5DP S135: Resistencia superior (resistencia al rendimiento: ~931 N/mm², resistencia a la tracción: ~1000 N/mm²) para condiciones extremas (p. ej., Ø114,3 mm x 10 mm/4,5 pulgadas x 0,394 pulgadas).
·AISI 304 (EN 1.4301): Acero inoxidable para perforación resistente a la corrosión en suelos contaminados (p. ej., Ø89 mm x 6 mm / 3,504 pulgadas x 0,236 pulgadas).
Estos grados garantizan versatilidad para el muestreo de suelos, la instalación de pozos de agua subterránea y las pruebas geotécnicas, alineándose con estándares como API 5DP y GB/T 699.
Proceso de fabricación
1. Selección de materia prima – Las palanquillas premium (45#, AISI 1045, 4130, 4140) se prueban para determinar su pureza y consistencia.
2. Formación en caliente – Las palanquillas se laminan en caliente o se forjan en tubos huecos.
3. Dibujo en frío – Los tubos se estiran en frío a través de matrices de precisión para refinar la precisión dimensional, la redondez y la rectitud.
4. Tratamiento térmico – Templado por enfriamiento para equilibrar resistencia, tenacidad y resistencia a la fatiga.
5. Enderezamiento – Las máquinas enderezadoras hidráulicas y de múltiples rodillos avanzadas garantizan que la tubería logre tolerancias de rectitud muy estrictas, lo que reduce la desviación de perforación.
6. Mecanizado CNC – Los extremos se giran y se preparan para enhebrar.
7. Enhebrado – Las roscas Q™ (o R/T/API) se cortan con tornos CNC para garantizar una transferencia de torque confiable.
8. Tratamiento de superficies – Óxido negro, fosfatación, galvanización o recubrimiento especificado por el cliente.
9. Inspección y pruebas – Comprobaciones dimensionales, inspección de rectitud, pruebas ultrasónicas, pruebas de dureza y medición de roscas.

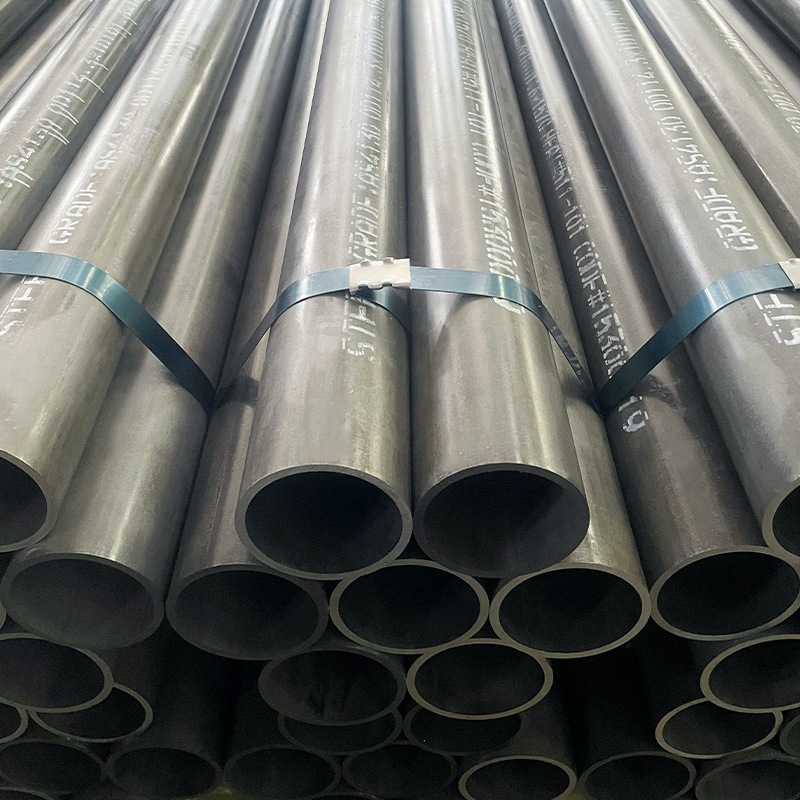

10. Embalaje – Las tuberías están equipadas con protectores de rosca y agrupadas de forma segura.
Este proceso proporciona tuberías de perforación de alto rendimiento para un muestreo confiable del suelo.
Especificaciones del material
Grado: ASTM A519 Grado 4130 (equivalente a GB/T 699 45#), con opciones para 4140, 4340, API 5DP E75, X95, G105, S135, AISI 304
Composición química (grado 4130, % a menos que se especifique):
·Carbono (C): 0,28–0,33
·Manganeso (Mn): 0,40–0,60
·Fósforo (P): 0,035 máx
·Azufre (S): 0,040 máx
·Cromo (Cr): 0,80–1,10
·Molibdeno (Mo): 0,15–0,25
Propiedades mecánicas (grado 4130, templado y revenido):
·Resistencia al rendimiento: ~520 N/mm²
·Resistencia a la tracción: ~690 N/mm²
·Elongación: 15% (min)
Rango de tamaño:
·Diámetro exterior (OD): Ø60,3–114,3 mm (2,375–4,5 pulgadas)
·Espesor de pared (WT) : 4–12,7 mm (0,157–0,5 pulgadas)
·Longitud: R1 (6,1–7,6 m / 20–25 pies), R2 (8,5–10 m / 28–33 pies), R3 (11,6–13,7 m / 38–45 pies) o cortado a medida
Tamaños comunes para tuberías de perforación geotécnica (OD x WT):
·Ø60,3 mm x 6 mm (2,375 pulgadas x 0,236 pulgadas, muestreo de suelo liviano)
·Ø76,1 mm x 6 mm (3 pulgadas x 0,236 pulgadas, muestreo de suelo estándar)
·Ø89 mm x 6 mm (3,504 pulgadas x 0,236 pulgadas, muestreo de suelo estándar)
·Ø101,6 mm x 8 mm (4 pulgadas x 0,315 pulgadas, muestreo de suelo más profundo)
·Ø114,3 mm x 10 mm (4,5 pulgadas x 0,394 pulgadas, perforación geotécnica de servicio pesado)
Tolerancias (según ASTM A519):
·OD: ±0,05 mm para Ø60,3–100 mm; ±0,1 mm para >100–114,3 mm
·WT: ±3%
·Longitud: ±50 mm para longitudes cortadas
·Condiciones de entrega: Apagado y templado, normalizado
·Condiciones de la superficie: Óxido negro, recubierto de fosfato o especificado por el cliente
·Hilos de conexión: NC26, NC31, NC38, NC40 o personalizado
Aplicaciones
Nuestras tuberías de perforación ASTM A519 Grado 4130 y otras (por ejemplo, Ø89 mm x 6 mm / 3,504 pulgadas x 0,236 pulgadas) están diseñadas para:
Muestreo Geotécnico de Suelos, Investigación de Sitios, Perforación Geotécnica: Tubería de perforación de alto rendimiento para:
1. Pruebas ambientales: Análisis de suelo para contaminación (4130, AISI 304, Ø89 mm x 6 mm).
2. Investigaciones geotécnicas: Prueba de penetración estándar (SPT), muestreo de núcleos (4130, 4140, Ø76,1 mm x 6 mm).
3. Pozos de aguas subterráneas: Instalación de pozos de monitoreo (API 5DP E75, X95, Ø101,6 mm x 8 mm).
4. Sondeo dinámico: Muestreo por percusión en suelos mixtos (4130, G105, Ø89 mm x 6 mm).
5. Evaluaciones de sitios de ingeniería civil
6. Análisis de estabilidad de cimentaciones y terrenos
7. Aplicaciones secundarias (uso limitado):
· Soportes estructurales de pequeña escala (p. ej., ASTM A519 4140).
·Carcasas temporales para perforación superficial (AISI 304).
Para aplicaciones más livianas, explore nuestros tubos ASTM A513 Grado 1010 para rodillos transportadores.
Garantía de calidad
Todas las tuberías de grado 4130, 4140, API 5DP y otras cumplen con ASTM A519, API 5DP o estándares relevantes. Los certificados de prueba según DIN EN 10204 3.1 verifican la composición química, las propiedades mecánicas y la precisión dimensional. Las pruebas ultrasónicas, las pruebas de dureza y las inspecciones de roscas garantizan el máximo rendimiento para la perforación geotécnica.
Mejore su eficiencia en el muestreo de suelos
·Construido para suelos duros: Tamaños como Ø89 mm x 6 mm (3,504 pulgadas x 0,236 pulgadas) y Ø101,6 mm x 8 mm, con grados 4130 a S135, garantizan durabilidad y precisión.
·Cumplimiento de las normas globales: Las opciones ASTM A519, API 5DP y GB/T 699 satisfacen las necesidades geotécnicas mundiales.
·Suministro flexible: Tamaños estándar almacenados y longitudes personalizables para sus plataformas de perforación.
·Orientación de expertos: Nuestro equipo le ayuda a seleccionar el grado y tamaño ideales para un muestreo eficiente del suelo.
