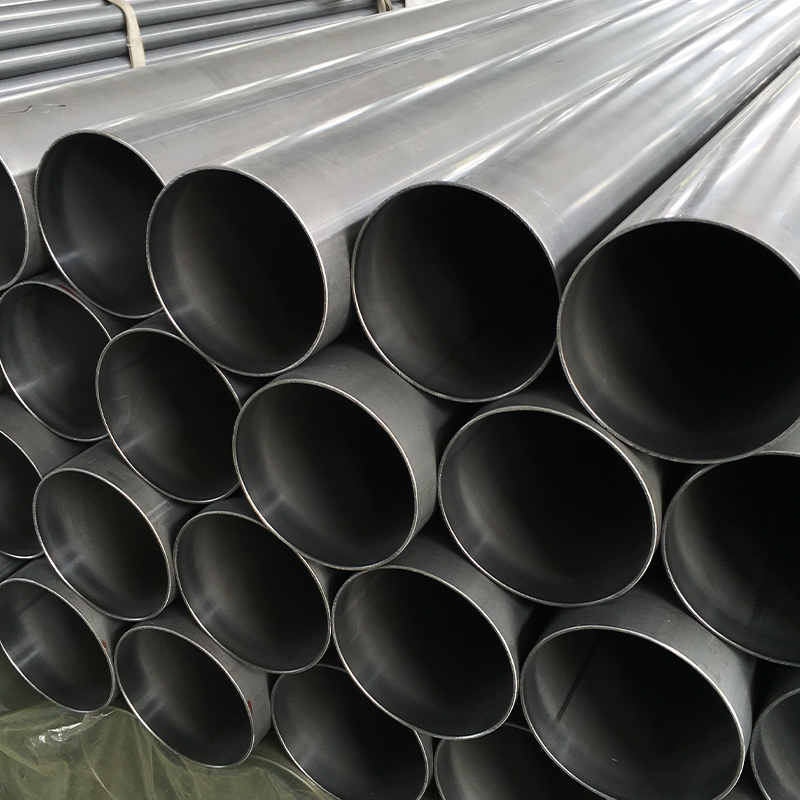

Tubo de acero CDW de pared delgada de gran diámetro Ø100*1

Tubo soldado estirado en frío de pared delgada de gran diámetro – Ø100×1 mmTubo de pared delgada de precisión para aplicaciones estructurales livianasEspecificaciones del producto

Consulta ahora

Parámetro	Especificación	Tolerancia
Diámetro exterior (OD)	100 mm (±0,15 mm)	DIN 2393 h9
Espesor de la pared	1,0 mm (±0,05 mm)	DIN 2393 ±5%
Longitud	1-7m (personalizado hasta 12m)	Rectitud ≤0,5 mm/m
Grado del material	ST37-2 / ST52-3 / E355	ES 10305-2
Acabado superficial	Suave (Ra ≤1,2 μm)	Opcional pulido

Rango de tamaño ampliado y especificaciones

OD (mm)	Espesor de la pared (mm)	Longitud estándar	Tolerancia	Cantidad mínima de pedido
50-80	0,8-1,5	2-7m	±0,10 mm	200 kg
82-120	1.0-2.0	2-7m	±0,15 mm	150 kg
121-180	1.2-3.0	2-7m	±0,20 mm	100 kg
182-250	1,5-4,0	2-6m	±0,25 mm	50 kg
251-299	2.0-5.0	2-6m	±0,30 mm	30 kg

Notas clave:

· Todos los tamaños disponibles en ST37-2, ST52-3, E355
· Longitudes personalizadas de hasta 12 m (rectitud ≤1 mm/m)
· Tolerancias especiales disponibles (±0,05 mm de pared, ±0,03 mm de diámetro exterior)

Ventaja competitiva

Parámetro	Nuestro tubo	Estándar industrial	Tubo sin costuras
Tolerancia OD	±0,1 mm	±0,30 mm	±0,50 mm
Variación de pared	±2%	±10%	±8%
Plazo de entrega	2-3 semanas	4-6 semanas	6-8 semanas

Beneficios clave

· Reducción de peso del 40 % en comparación con los tubos de pared estándar
· Listo para soldar – Superficie limpia y libre de óxido (Sa 2.5)
· Trazabilidad por lotes – Certificación completa EN 10204 3.1

Soluciones de embalaje

Tipo	Capacidad	Características especiales
Bastidores VMI	200 tubos	Seguimiento RFID, entrega JIT
Cajas antiaplastamiento	50 tubos	Humedad controlada
Paquetes ecológicos	100 tubos	Correas PET reciclables

Proceso de producción

1. Selección de materiales
·Tira de acero laminada en frío (EN 10139) con química controlada
·Superficie limpiada por ultrasonidos (norma Sa 2.5)
2. Soldadura de precisión
·Soldadura por inducción de alta frecuencia (400 kHz)
·Recocido de vetas en línea para una estructura de grano uniforme
3. Dibujo en frío
·Proceso de dibujo en 3 etapas con reducción del 18%
·Soporte de mandril especial para integridad de paredes delgadas
4. Control de calidad
·Prueba de corrientes parásitas del 100% (EN 10246-1)
·Medición micrométrica láser (±0,02 mm)
·Prueba hidrostática (opcional, hasta 150 bar)

Comparación técnica

Característica	Nuestro tubo de Ø100×1 mm	Tubo CDW estándar
Consistencia del muro	±0,03 mm	±0,10 mm
Ovalidad	≤0,1% OD	≤0,3% OD
Resistencia al rendimiento	20% más	Estándar
Rugosidad superficial	Ra 0,8-1,2 μm	Ra 1,5-2,5 μm

Ventajas clave

· Ahorro de peso: 30% más ligero que los tubos convencionales
· Ajuste de precisión: Ideal para conjuntos telescópicos
· Rentable: 15-20% más barato que las alternativas sin costuras
· Listo para usar: No se requiere mecanizado secundario

Aplicaciones típicas

· Componentes aeroespaciales (estructuras no críticas)
· Marcos de equipos médicos
· Sistemas de montaje de paneles solares
· Arquitecturas de exhibición de exposiciones
· Conductos de brazo robótico

Opciones de embalaje

Tipo	Cantidad por paquete	Protección
Caja de madera	50 tubos	Envoltura impermeable
Paquete de tiras de acero	100 tubos	Protectores de bordes
Estante VMI personalizado	200 tubos	Etiquetado RFID

Póngase en contacto con nuestros especialistas en paredes delgadas:
·[Botón] Solicitar muestra gratuita (2 m de longitud)
·[Botón] Obtenga precios MOQ
