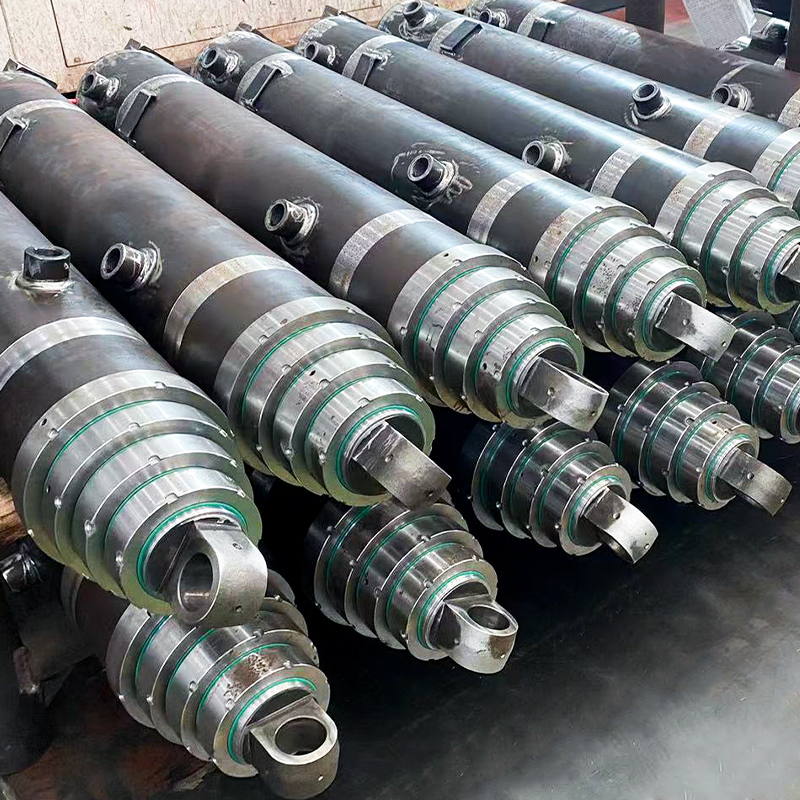

Cilindro hidráulico telescópico – Juego de tubos cilíndricos de varias etapas, tubo de acero estirado en frío, E355

Nuestros cilindros hidráulicos telescópicos son cilindros multietapa y de servicio pesado diseñados para camiones volquete, remolques y equipos de elevación industriales.

Cada juego de tubos está fabricado con precisión a partir de acero E355 estirado en frío, lo que garantiza:

·Extensión y retracción suaves en múltiples etapas
·Alta resistencia bajo cargas pesadas
·Larga vida útil con mantenimiento mínimo

Construido a medida según sus especificaciones, incluida la longitud del escenario, el diámetro y el espesor de la pared.

Grados típicos de acero

·EN 10305-1 E355 – acero sin costura estirado en frío, alta resistencia y resistencia a la fatiga
·ASTM A519 / ST52 / 20MnV6 / 27SiMn – opcional para aplicaciones especializadas que requieren resistencia adicional

Materiales opcionales

Para etapas ligeras o especiales, los tubos también se pueden fabricar a partir de:

·EN 10305-2 Acero soldado estirado en frío – adecuado para etapas telescópicas de menor presión o más pequeñas
·Tubos soldados ASTM A513 – soldados con precisión, se pueden pulir o mecanizar para aplicaciones personalizadas
·Las especificaciones personalizadas están disponibles bajo petición.

Tamaños comunes para tubos cilíndricos telescópicos (OD × WT)

Nota: El espesor de la pared aumenta proporcionalmente con el OD para mantener la integridad estructural, la rectitud y el funcionamiento suave del pistón. Hay tamaños personalizados disponibles.

Especificaciones técnicas

·Material: Acero sin costura estirado en frío E355 (principal); opcional EN 10305-2 o ASTM A513
·Acabado superficial: OD e ID mecanizados; bruñido opcional para un recorrido suave del pistón
·Tolerancia: H8 o más ajustado en ID
·Rectitud: ≤ 0,3 mm/m por etapa
·Redondez: ≤ 0,03 mm por etapa
·Aplicación: Cilindros telescópicos multietapa para camiones volquete, remolques y elevadores industriales

Proceso de fabricación

1. Selección de tubos de acero – grados E355 de alta resistencia u opcionales EN 10305-2 / ASTM A513
2. Dibujo en frío – mejora la rectitud, la precisión dimensional y el acabado de la superficie
3. Mecanizado de precisión – OD, ID y finales personalizados por etapa
4. Honing opcional – garantiza un funcionamiento suave del pistón y una baja fricción
5. Inspección – rectitud, redondez, precisión dimensional y acabado superficial
6. Ensamblaje listo – juegos de tubos combinados según el diseño de cilindro de múltiples etapas

Características y beneficios clave

·Juegos de tubos multietapa para cilindros telescópicos
·Acero estirado en frío de alta resistencia – duradero bajo cargas pesadas
·Materiales opcionales para etapas ligeras o especiales
·Construido a medida para adaptarse a camiones volquete, remolques o maquinaria pesada
·Perforación opcional para un desplazamiento suave del pistón
·Los conjuntos listos para ensamblar reducen el tiempo de ensamblaje

Aplicaciones

·Cilindros telescópicos para camiones volquete y remolques
·Equipos industriales de elevación y manipulación de materiales
·Maquinaria móvil de servicio pesado
·Cilindros hidráulicos multietapa personalizados que requieren juegos de tubos de precisión
