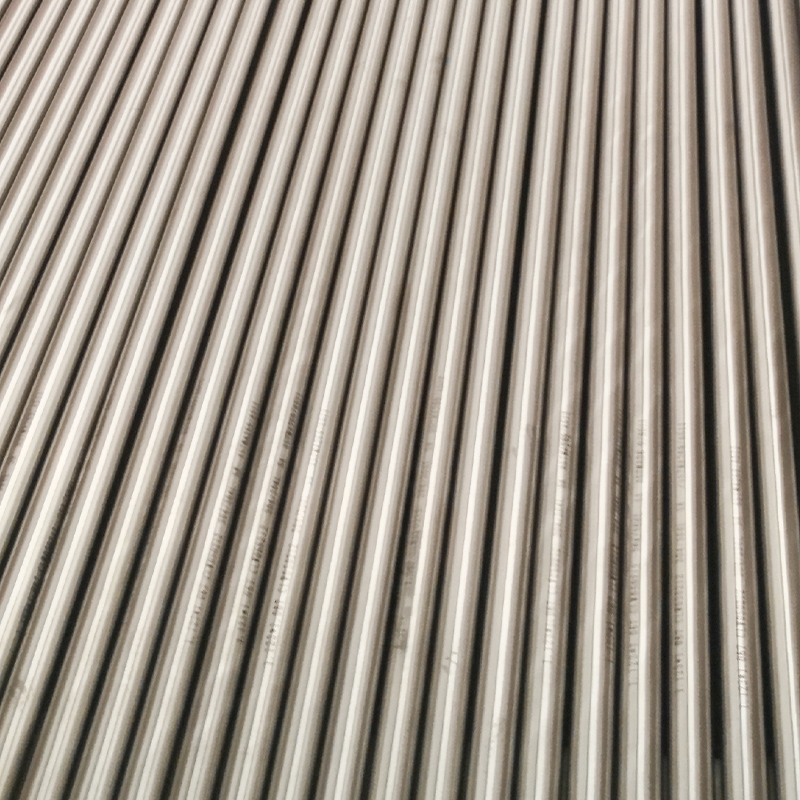

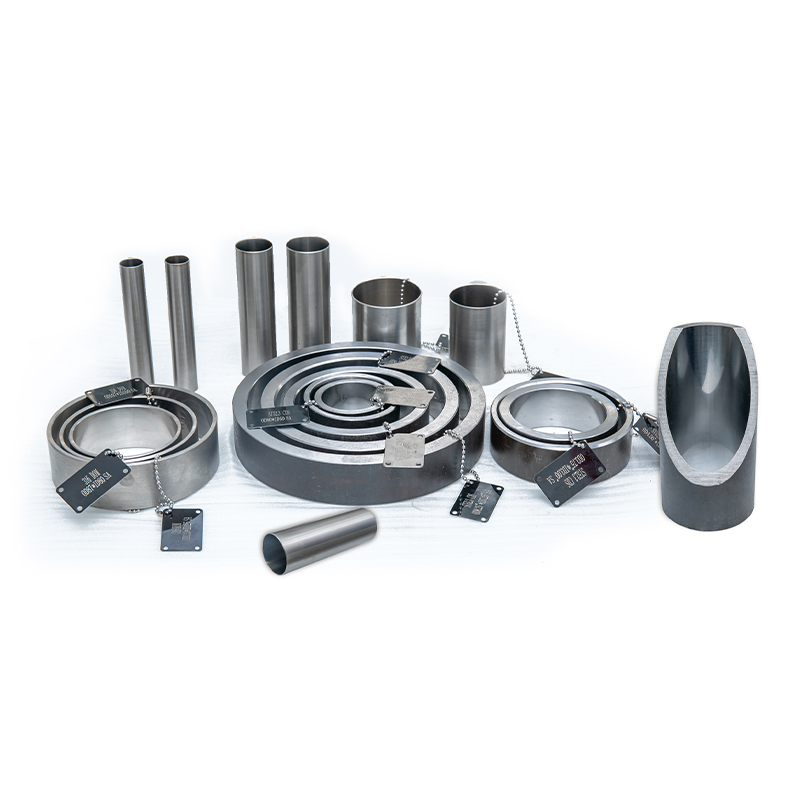

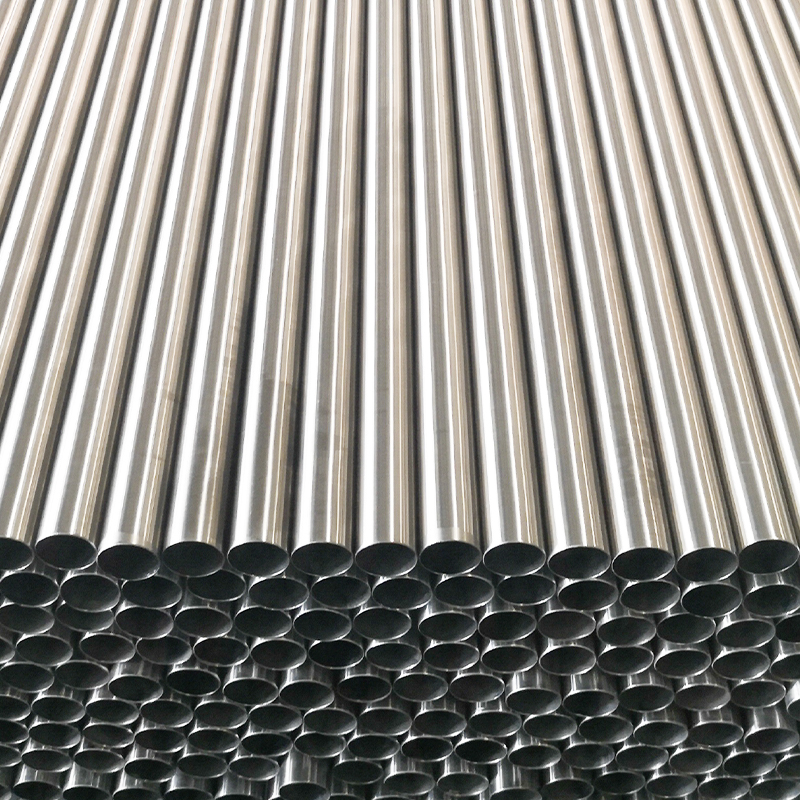

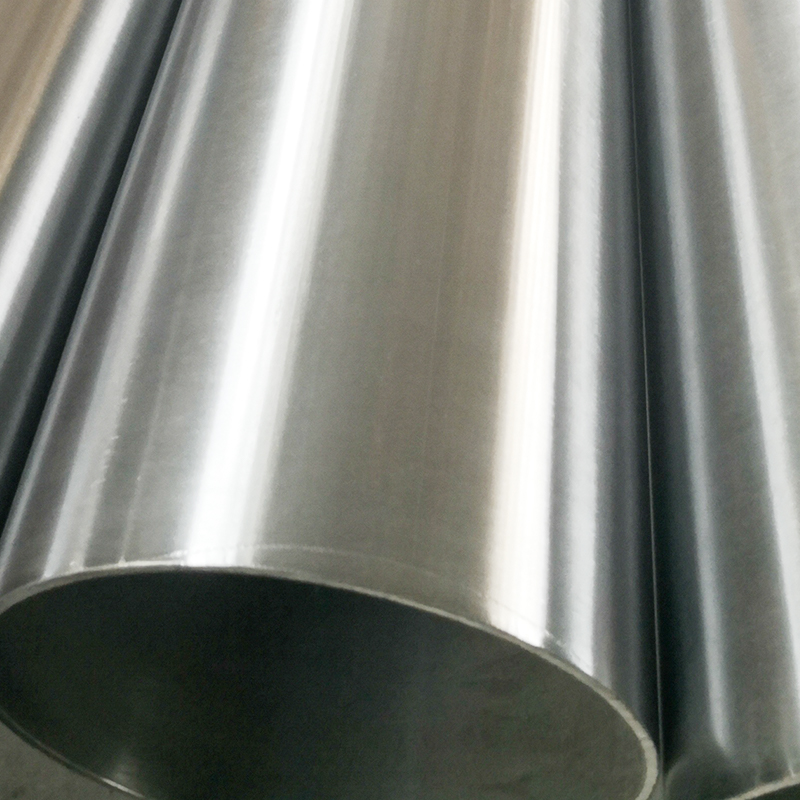

Tubo de cilindro neumático ID cromado – cuerpo de acero al carbono, acabado ID de precisión, Ø[OD] x [WT]mm

Nuestros tubos cilíndricos neumáticos ID cromados cuentan con un cuerpo de acero al carbono de alta resistencia con un diámetro interior cromado (ID) de precisión. Estos tubos están diseñados para un funcionamiento suave del pistón, una larga vida útil y una excelente resistencia al desgaste. Ideales para aplicaciones industriales y de automatización, estos tubos proporcionan una alta durabilidad a un costo competitivo y se utilizan comúnmente en cilindros hidráulicos y neumáticos.

Grados típicos de acero

· Acero al carbono 45# – aplicaciones de servicio medio con buena maquinabilidad y resistencia
· Acero aleado 4130 – mayor tenacidad y resistencia a la fatiga para aplicaciones exigentes
Otros grados de acero disponibles previa solicitud para requisitos mecánicos o de corrosión específicos.

Tamaños comunes (OD × WT × Longitud)

·Ø20 × 1,5 mm × 2500 mm
·Ø25 × 1,5 mm × 2500 mm
·Ø32 × 2 mm × 2500 mm
·Ø40 × 2 mm × 2500 mm
·Ø50 × 2,5 mm × 2500 mm
·Ø63 × 2,5 mm × 2500 mm
·Ø76 × 3 mm × 2500 mm
·Ø89 × 3 mm × 2500 mm
·Ø101 × 3 mm × 2500 mm
·Ø114 × 3,5 mm × 2500 mm
·Ø127 × 4 mm × 2500 mm
·Ø140 × 4 mm × 2500 mm
·Ø159 × 4 mm × 2500 mm
·Ø168 × 4 mm × 2500 mm
·Ø194 × 5 mm × 2500 mm
·Ø200 × 5 mm × 2500 mm
·Ø219 × 5 mm × 2500 mm
·Ø250 × 6 mm × 2500 mm
Diámetros, espesores de pared y longitudes personalizados disponibles bajo petición.

Especificaciones técnicas

·Material: Acero al carbono (45# / 4130)
·Acabado superficial: ID cromado, Ra ≤ 0,2 μm
·Tolerancia: H8 o más ajustado bajo petición
·Rectitud: ≤ 0,3 mm/m
·Redondez: ≤ 0,03 mm
·Aplicación: Tubos cilíndricos neumáticos con identificación de precisión

Proceso de fabricación

1. Selección de tubos de acero – acero al carbono de alta calidad 45# o 4130
2. Dibujo en frío – mejora la precisión dimensional y el acabado superficial
3. Revestimiento cromado ID – mejora la resistencia al desgaste y reduce la fricción
4. Molienda y pulido – garantiza una identificación similar a un espejo y tolerancia H8
5. Corte a medida y acabado final – longitudes precisas y chaflanes
6. Inspección – rectitud, redondez, precisión dimensional y acabado superficial

Características y beneficios clave

·ID cromado de precisión para un recorrido suave del pistón
·Alta resistencia al desgaste gracias al cromado y al cuerpo de acero al carbono
·Alta precisión dimensional (tolerancia H8)
·Disponible en tamaños métricos e imperiales
·Solución rentable para aplicaciones industriales y de automatización

Aplicaciones

·Cilindros neumáticos en automatización y robótica
·Maquinaria industrial y prensas
·Cilindros hidráulicos de servicio medio
·Maquinaria móvil y equipos de elevación
·Aplicaciones neumáticas industriales generales
